전기용접기설비 일반사항

가. 개요

나. 분류

  1. 저항용접
    용접하는 모재의 접촉부에 전류를 통하여 여기에서 발생하는 저항열에 의해서 가열하고 압력을 가해 접착하는 용접이다.
  2. 유도용접
    용접부분을 유도가열방식으로 가열해서 용접하는 방식으로 주로 전봉관(電縫管)의 제조에 응용된다.
  3. 아크용접
    용접하려는 금속모재와 용접용전극(용접봉 또는 전극 와이어)과의 사이에서 발생한 아크열에 의해 금속을 가열해서 용융 접착시키는 것이다.

다. 특성

라. 설계 시공시 고려사항

    용접기 1대의 경우

    용접기 N대의 경우

    • I : 연속 등가전류,
    • I0 : 정격(단속)전류
    • a : 용접기 사용률(용접기를 단속적으로 되풀이하여 사용하는 상황을 전선의 온도상승이 포화하는 시간(3시간정도)에 대하여 추정하고, 다음과 같이 계산한다.
      a = 통전시간/(통전시간+정지시간)

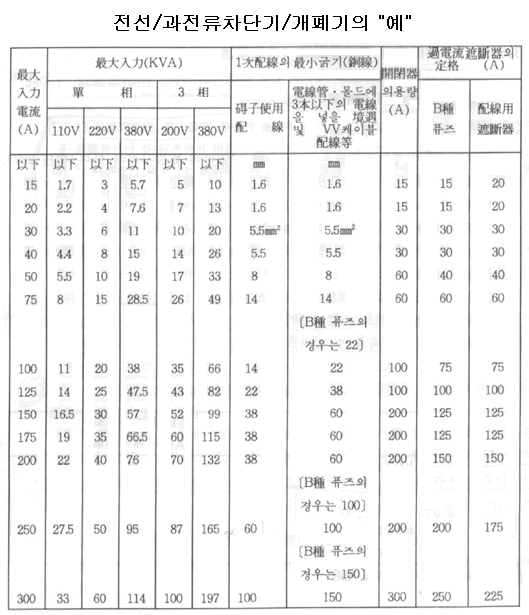

    • [표] 용접기 사용률을 고려한 전선 및 개폐기 과전류차단기의 정격
      - 정격은 1대의 경우에서 최대입력전류의 70%(사용률 50%에 상당)에 대하여 계산.
      - B종 퓨즈의 정격전류는 전선의 허용전류의 0.96배를 초과하지 아니하는 것으로 한다.
      - 동일관 내에 3가닥 이하의 것을 넣는 경우를 기준으로 한다.
    • 자동용접기와 같이 통전이 연속적인 것은 전 부하전류에 의한다.



    2. 아크용접기는 절연변압기를 사용하고 1차측의 대지전압은 300V 이하일 것.

    3. 개폐기 및 과전류 차단기

    아크용접기의 용접변압기 1차측전로에는 용접변압기 가까운 곳으로서 쉽게 개폐할 수 있도록 개폐기를 설치하여야 한다. 또한 용접기는 감전보호를 위해 누전차단기(고감도형으로서 오동작방지대책이 있는 것 또는 중감도형)를 설치하는 것이 바람직하다.

    4. 용접기의 감전방지장치

    - 1차측에서의 감전방지장치

    감전보호를 위해 누전차단기(고 감도형으로서 오 동작방지대책이 있는 것 또는 중감도형)를 설치하고 용접기 외함을 3종 접지한다.

    - 2차측에서의 감전방지장치

    교류 아크용접기의 2차측 무 부하전압의 크기는 일반적으로 70~100V 정도이다. 따라서 용접 아크발생 이외의 무부하 전압이 작업자에게 위험을 주지 아니하도록 자동전격방지장치를 설치한다.

    5. 아크용접기의 2차측 전선

    5-1. 종류

    용접용케이블 또는 캡타이어케이블(1종/비닐 제외) 단, 접지측(귀선측)전선은 1종캡타이어케이블 또는 비닐캡타이어케이블 또는 견고하며 전기적으로 안전하게 접속된 철골 등을 사용할 수 있다. 이 경우 철골 단면적은 전선 단면적의 10배 이상이어야 한다.

    5-2. 전선의 굵기

    전선은 용접시 흐르는 전선을 안전하게 흘릴 수 있는 굵기의 것일 것. 이 경우 다음[표]에 따를 수 있다

    [표] 아크용접기의 2차측전선의 굵기(정격 사용률이 50% 인 경우)

    2차전류 A

    용접용 케이블 또는 기타의 케이블 ㎟

    100 이하
    150 이하
    250 이하
    400 이하
    600 이하

    14
    22
    38
    60
    100

    6. 피 용접재 등의 접지

    피용접재 또는 이와 전기적으로 접속되는 기기,선반 등의 금속체에는 제3종 접지공사를 할 것.

마. 용접물의 비파괴 시험

  1. 용접부의 외관검사
  2. 磁氣검사
  3. X선 또는 γ선 투과시험
  4. 초음파 탐상기에 의한 시험




전기설비기술기준
