개폐기 본체와 제어함으로 구성되며 전기적, 기계적으로 내구성이 우수하다.
|
|

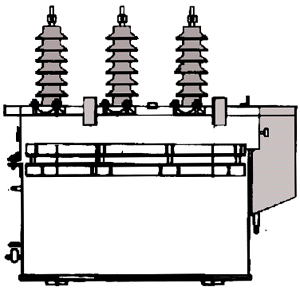

ASS의 구조 |

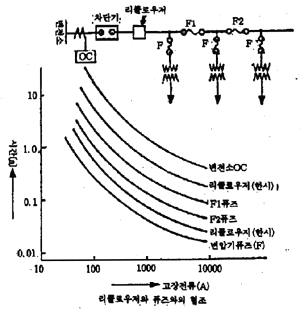

단일회선 보호협조 예 |
1. 개폐기 본체
1-1. 주 회로 접속단자
주회로 단자는 클램프 타입으로 AL 22~160㎟까지 접속.
접속단자 보호 캡은 상구분이 편리하도록 색(적,황,청)으로 표시된다.
1-2. 접지단자
볼트조임방식으로 22~60㎟까지 접속 가능.
1-3. 부싱
자기재로 방습형이며 접합부는 내후, 내유성의 고무로 되어 있다.
1-4. 수동투입고리
적색으로 표시되어 있으며 아래로 6~8회 당기면 스프링이 축세되어 투입동작이 이루어진다.
1-5. 수동개방고리
녹색으로 표시되어 있으며 아래로 1회 당기면 즉시 개방된다.
1-6. 동작표시기
스위치의 동작상태를 판별하기 쉽도록 백색의 표시기가 있다.
1-7. 동작 계수기
개폐기의 동작횟수를 표시한다.
1-8. 호흡기 및 유량계
내부압력이 상승했을 때나 소호성 가스의 방출에 필요한 호흡기 및 개폐기의 유량을 점검.
1-9. 드레인 밸브
절연유의 교체 및 시험용 채취시 사용.
1-10. 케이블연결구
본체와 제어함의 연결용 케이블 인입구.
1-11. 조상고리
설치,운반시 사용.
2. 제어함
2-1. 전원선택 스위치
2-2. 상 최소동작전류 정정 탭
10, 20, 30, 50, 70, 100, 140, 200 등
2-3. 지락최소 동작전류 정정 탭
5, 10, 15, 25, 35, 50, 70, 110 등
2-4. 투입,차단버튼 및 확인램프
2-5. 디지털 모니터
동작준비상태 및 과전류나 지락전류의 크기에 상응하는 동작시간의 경과율(%)를 나타낸다.
2-6. 돌입전류 시간 정정 탭
재폐로시 돌입전류에 대한 지연시간 정정 탭이 30, 60㎐가 있다.
2-7. 상,지락 동작표시 램프
단락,지락 또는 과부하 차단시 동작표시(각상별)
2-8. Lock 전류 동작표시 램프
Lock 전류 이상으로 트립시 점등.
2-9. 비상정지 버튼
2-9. 밧데리
무보수 밀폐형으로 DC 24V, 7Ah로 제어함 동작용이다.
2-10. 히타
자동온도센서가 부착된 히타로서 0~5℃이하로 기온이 내려가거나 5℃를 초과 상승하면 동작되어 온도를 보상하여 각종 릴레이의 오동작을 방지.
2-11. 케이블 콘넥터
ASS와 연결하는 원방조작용(14P)과 히타 전원 및 밧데리 충전용(3P).
2-12. 조작케이블
본체와 조작함을 분리하여 설치하는 경우 연결용 케이블.
(설치거리가 길어지는 경우에는 전압강하를 고혀한다.)
2-13. 제어전원
개폐기 본체에 내장된 CT로부터 제어전원이 공급되는 자체전원방식과 외부전원방식이 있다.
2-14. 절체 스위치
상전류 정정을 위한 전류 절체스위치, 지락전류 정정을 위한 절체 스위치가 있다.
