금속덕트 일반사항

가. 개요

나. 적용

  1. 건조한 장소에 한정되며, 수용하는 전선은 절연피복을 포함한 총 면적이 닥트 내부 면적의 20% 이내로 한다
  2. 천장,벽 또는 옥내에서 노출하여 시공할 수 있다

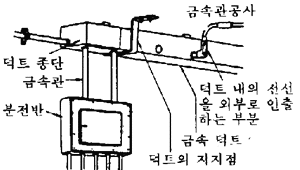

  3. 덕트내의 전선을 외부로 인출하는 경우에는 금속관공사, 가요전선관공사, 합성수지관공사 또는 케이블공사로 한다.

다. 설계시공시 고려사항

  1. 전선은 절연전선을 사용하여야 한다
  2. 덕트 내에서는 전선의 접속점을 만들지 아니할 것. 단, 전선을 분기하는 경우로서 그 접속점을 용이하게 점검할 수 있는 경우 제외
  3. 교류회로에서는 1회로의 전선을 동일 덕트 내에 넣는 것을 원칙으로 한다(전자적 평형상태로 할 것)
  4. 덕트가 소방법이 정하는 방화구역을 관통하거나 인접 조영물로 연장되는 경우에는 그 방화벽 또는 조영물 벽면 덕트 내부에는 불연성의 물질로 차폐를 하여야 한다.(도체의 절연피복이 화재가 발생한 실에서는 전소하더라도 반대측에서는 피복이 타지 아니하는 물질)
  5. 덕트 내에서는 접속단자를 설치하거나 조명기구를 직접 부착하거나 방전등용 안정기를 넣는 등 전선의 피복을 손상할 우려가 있는 것을 시설하지 않을 것.
  6. 배선을 수직 또는 경사지게 시설하는 경우에는 전선의 이동을 막기 위하여 전선을 적당하게 지지하여야 한다
  7. 덕트의 접속은 구조물의 관통부분에서 하지 아니할 것.
  8. 금속덕트 내의 전선을 외부로 인출하는 부분은 전선이 손상되지 않도록 시설하고 또한 분기점(전선 및 덕트)에서 장력이 가해지지 아니할 것.
    금속덕트와 금속관/ 금속재 가요전선관/ 플로어덕트/셀룰러덕트 상호는 기계적 전기적으로 완전하게 접속할 것
  9. 시설장소의 제한
    옥내의 건조한 장소로서 노출장소 및 점검가능한 은폐장소에 한한다

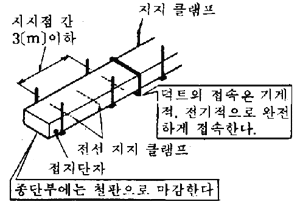

  10. 시설방법
    -
    덕트 상호간은 견고하고 또한 전기적으로 완전하게 접속할 것.
    - 덕트를 조영재에 붙이는 경우에는 덕트의 지지점간의 거리를 3m (취급자 이외의 자가 출입 할 수 없도록 설비한 곳에서 수직으로 붙이는 경우에는 6m)이하로 하고 또한 견고하게 붙일 것.
    - 덕트의 뚜껑은 쉽게 열리지 아니하도록 시설할 것.
    - 덕트의 끝 부분은 막을 것.
    - 덕트의 내부에 먼지가 침입하지 아니하도록 할 것.
    - 덕트는 물이 고이는 낮은 부분을 만들지 않도록 시설할 것.
  11. 접지
    - 저압 옥내 배선의 사용 전압이 400V 미만인 경우에는 덕트에 제3종 접지공사를 할 것.
    - 저압 옥내 배선의 사용 전압이 400V 이상인 경우에는 덕트에 특별 제3종 접지공사를 할 것.
    다만, 사람이 접촉할 우려가 없도록 시설하는 경우에는 제3종 접지 공사에 의할 수 있다
     - 기술기준 215조 : 저압옥내배선과 약전류 전선등  또는 관과의 접근 또는 교차에 의한 접지

라. 덕트의 선정

  1. 폭이 5cm를 넘고 또한 두께가 1.2mm 이상인 철판 또는 동등 이상의 세기를 가지는 금속재의 것으로 견고하게 제작한 것일 것.(주 : 바닥에 설치하는 덕트의 뚜껑은 강도를 고려하여 2mm 이상이 권장된다)
  2. 내면은 전선의 피복을 손상시키는 돌기가 없는 것일 것.
  3. 내면 및 외면에는 산화 방지를 위하여 아연도금 또는 이와 동등 이상의 효과를 가지는 도장을 한 것일 것.
  4. 금속 덕트에 넣는 전선의 단면적 (절연 피복의 단면적을 포함한다)의 합계는 덕트의 내부 단면적외 20% (전광표시장치· 출퇴 표시등 기타 이와 유사한 장치 또는 제어 회로등의 배선만을 넣는 경우에는 50%)이하일 것.
  5. 동일 덕트 내에 넣는 전선은 30본 이하로 하는 것이 바람직하다
  6. 다수의 전선을 시설할 경우에는 사용시의 전선온도가 전선의 허용온도 이상이 되지 아니하도록 할 것.
