물분무소화설비

가. 개요

나. 특성

  1. 냉각작용
    물분무 상태로 소화하여 대량의 기화열을 내어서 연소물을 발화점이하로 낮추어 소화한다. (무상의 물은 표면적이 대단히 크기 때문에 열을 흡수하기 쉬워지고, 물이 증발할 때의 증발잠열이 크므로 냉각효과가 우수하게 된다.)
  2. 질식작용
    분무주수이므로 대량의 수증기가 발생하여 체적이 1670배로 팽창하여 농도를 21%에서 15%이하로 낮추어 소화한다.(무상의 물은 수증기로되면 급팽창하게 된다. 이 때문에 연소면을 수증기로 덮어주는 형상이 되어 화원으로의 산소공급을 차단(밀폐공간에서)하는 질식효과가 우수하다.
  3. 희석작용
    알콜과 같이 수용성인 액체는 물에 잘녹아 희석하여 소화한다.
  4. 유화작용
    석유4류 위험물과 같이 유류화재시 불용성의 가연성액체 표면에 불연성의 유막을 형성하여 소화한다.
  5. 이상과 같이 물분무의 특성은 소화효과가 높고 연소를 저지하는 우수한 특성을 발휘한다. 화재시 피난통로의 확보 또는 안전구획의 유지에도 이용할 수 있는 것이다. 그러므로 물분무 소화설비는 주차장, 특수가연물의 저장소 또는 위험물시설의 소화설비로 설치되고 있다. 물분무 소화설비의 구성은 수원, 가압송수장치, 배관.헤드.유수검지장치 등으로 되어있다.

다. 특징

  1. 적상주수보다 무상주수하므로 물이 절약된다.
  2. 불용성액체(유류) 또는 수용성인 액체에 특히 소화효과가 뛰어나다.
  3. 약제가 물이므로 가격이 저렴하고 피해가 없다.
  4. 화재의 연소방지, 화세제압에 특히 유효하다.

라. 물소화약제의 방사방법

  1. 봉상주수
    옥내소화전, 옥외소화전에서 방사하는 물이 가늘고 긴 물줄기 모양을 형성하여 방사되는 것을 말한다.
  2. 적상주수
    스프링클러헤드와 같이 물방울을 형성하면서 방사되는 것으로 봉상주수보다 물방울의 입자가 작다.
  3. 무상주수
    물분무헤드와 같이 안개 또는 구름 모양을 형성하면서 방사되는 것을 말한다.

마. 물분무소화설비의 종류

  1. 가반식물분무소화설비
    소화전의 소화펌프 또는 소화용 배관의 호스에 분무노즐을 연결하거나 스프링클러 등에 연결하여 자유자재로 사용할 수 있는 방식이다.
  2. 고정식물분무소화설비
    - 수동식설비
    화재발생시 수동으로 화재구역에 물분무헤드로 물을 분무하는 방식으로 수동조작과 원격조작이 있는데 수동식의 가압송수작치는 수동조작과 원격조작을 겸용하는 것이 일반적이다.
    - 자동식설비
    화재감지장치에 의해 화재를 감지하면 헤드와 연동되어 있어 자동적으로 방사하는 방식이다.

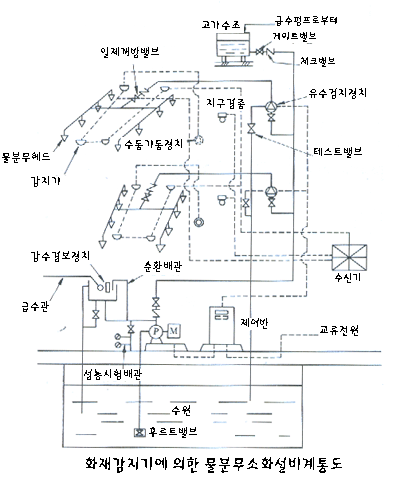

바. 주요구성부작동원리



사. 물분무 소화설비 수원의 저수량
