전력 중앙감시제어 설비 일반사항
중앙감시제어 시스템은 시스템의 적용대상에 따라 배전선로
SCADA (Supervision Control And Data Acquisition), 산업용 전력설비 SCADA,
빌딩 감시제어 시스템(건축물에 적용시 BAS에 포함)으로 구분할 수 있으며, 전력감시제어(전자,
통신, 컴퓨터 계측제어, 전력설비 및 계통운영)를 자동화한 시스템으로 기본목적은 무인 변전실화, 무인제어 및
정보관리, 무인계측 및 기록에 있다.
시스템 자체의 기본구성은 컴퓨터와 통신장치이며, 전력설비가
단말장치에 직접 접속된 일종의 DATA 시스템이라고 할 수 있다.

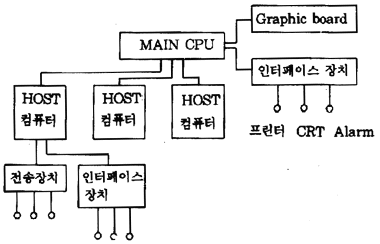

전력 중앙감시장치 구성도 |
1. 컴퓨터 및 주변장치
전체시스템을 총괄 제어하는 내장 컴퓨터와 각종 원방감시
제어기능을 Real Time으로 처리하기 위해 각종 프로그램을 수행하고 필요한 모든
정보 및 결과를 출력한다.
2. Man/Machine Interface 장치
중앙 감시제어 시스템의 운영은 운전원이 하므로 시스템과
운전원 사이에 연결장치로 CRT, Logger, 경보장치 등으로 구성된다.
3. 전송장치
자료취득 및 상호통신을 위한 장치로서 Local에 설치된
단말 기기로부터 정보를 받고, 중앙의 조작신호를 전송함으로써 중앙과 단말간의
정보전송을 위한 제반장치.(MODEM, 장거리Transceiver 등)
4. 원격소 장치
각 Local Area별로 설치된 단말장치(RTU, DDC, DCS, 등)로서
통신부, 공통제어부, 신호 변환부로 구성되며 필요한 모든 데이터를 취득하여
중앙으로 전송한다.
1. 원격계정(Tele-metering) 및 자동기록(Logging)
모든 자료를 주기적 또는 기록을 요하는 사항 발생시
자동으로 측정 기록한다. (전압,부하량,무효전력,역율, 전력량, 주파수, 운전시간
등)
2. 원격감시(Super vision)
전력계통 및 송,배전선의 각종 차단기, 보호계전기, 주
변압기 등의 TAP위치, 소비전원의 상태 등을 원방 감시할 수 있다.
3. 원격제어( Remote Control)
변전실의 무인운전이 가능하도록 차단기의 원격투입 조작과
변압기의 전압조정 등을 원격지에서 조작.
4. 자동경보기능(Alarming)
변전실의 화재, 출입문의 상태 등 보안상태와 전력계통의
이상발생, 사고 등을 분석하여 경보 및 상태를 기록.
- 인간 능력의 한계를 전자계산기에 의해 조작 운영하여
통제 범위가 넓어진다.
- 정보가 정확하고
세밀해 진다.
- 사고발생의 조기감지 및 신속한 응급조치(복구)가
가능해 진다.
- 전력계통을 합리적으로 운용할 수 있고 전력공급 신뢰도가 향상된다.
- 주기적인 자동기록으로 정확한 데이터가 기록되고 인력절감이 가능하다.
- 성 에너지화의
목적이 달성된다.
- 전력설비가 대형이어야 효과가 크다.
- 공조제어설비 등 다른 제어설비와의 관계를 고려한다.
- 시스템의 적정여부, 확장성 및 호환성.
- 시설 투자비에 대한 효과에 따른 회수비 검토.
- 소프트웨어의 적용기능과 범위 등을 결정한다.
- 운용자의 철저한 교육.
용어해설
★ Transducer
계측기는 검출부, 변환부, 전송부, 지시부의
4요소로 구성되어 있다. 그런데 일반적으로 검출부와 변환부의 하드웨어로서의
구별은 곤란하므로 이 두 부분의 기능을 가진 것은 트랜듀서라 불린다.
☆용도
- 기계량 ☞ 기계량 변환(노즐, 플레퍼)
- 전기량 ☞ 기계량 변환(차동 변압기)
- 전기량 ☞ 기계량 변환(가동 코일)
- 전기량 ☞ 전기량 변환(VF 변환기)
