63회 건축전기설비 기술사 기출문제

1교시

13문제중 10문제를 쓰시오(각10점)

  1. 축전지의 균등충전에 대하여 설명하시오
  2. 수변전설비에서 접지설계시 고려할 사항 5가지 이상을 설명하시오
  3. 건축물의 비상발전기 용량에 대하여 설명하시오
  4. 계통연계형 태양광 시스템의 기본구성을 설명하시오
  5. 교류엘리베이터의 회생운동에 대하여 설명하시오
  6. 스테판·볼쯔만의 법칙을 설명하시오
  7. 단락전류 계산시 사용되는 옴법, 퍼유닛법, 퍼센트임피던스법에 대해서 설명하시오.
  8. 냉각수 펌프의 전동기 회전수를 인버터를 이용하여 속도조절시 전동기의 회전수와 출력, 펌프유량, 압력(수압)과의 관계를 설명하시오.
  9. 고압콘덴서 설비의 내부고장 보호장치에 대해서 설명하시오
  10. 아몰퍼스 변압기에 대하여 설명하시오.
  11. 건축전기시설물에 적용되는 접지선 굵기 선정방법에 대하여 설명하시오.
  12. 수변전설비에 적용되는 특별고압수전설비의 표준 결선도와 특별고압간이수전설비의 표준 결선도에 대하여 설명하시오.
    [해설]

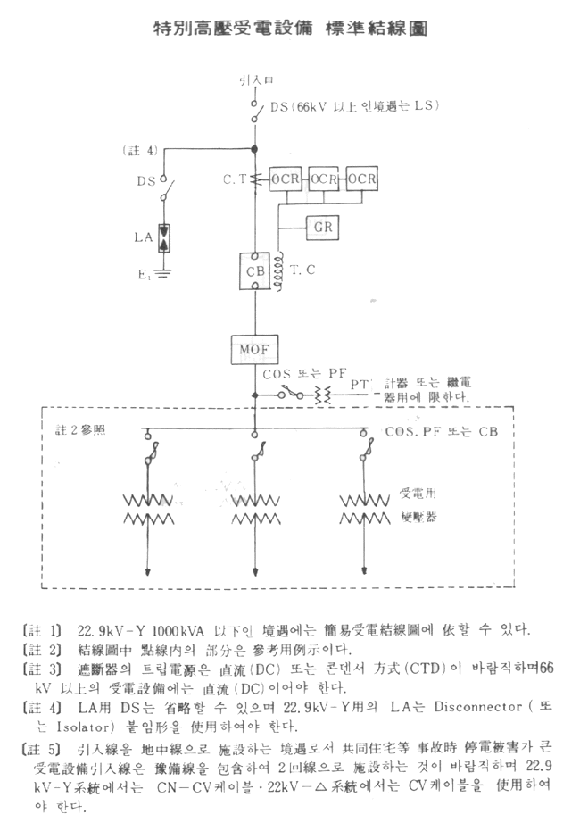

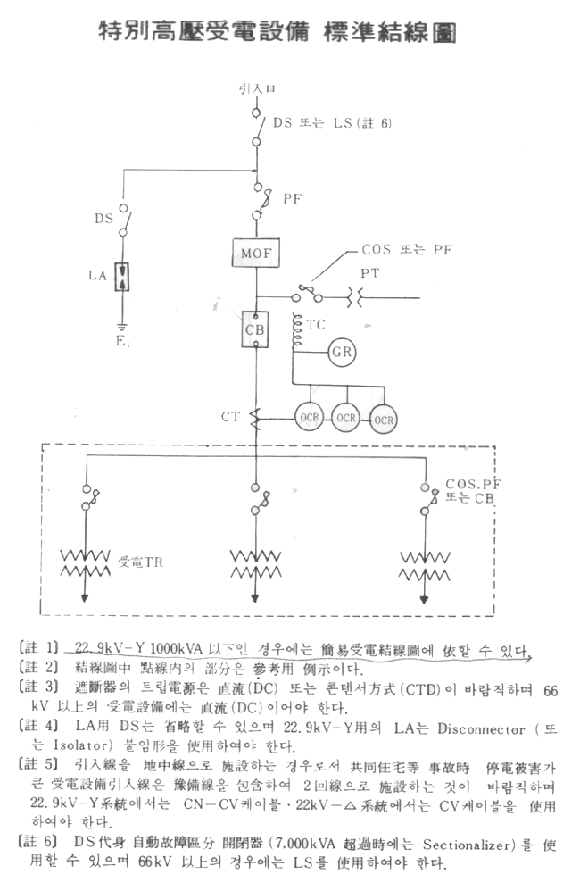

    - 표준결선도 ( CB방식 / PF-CB방식)

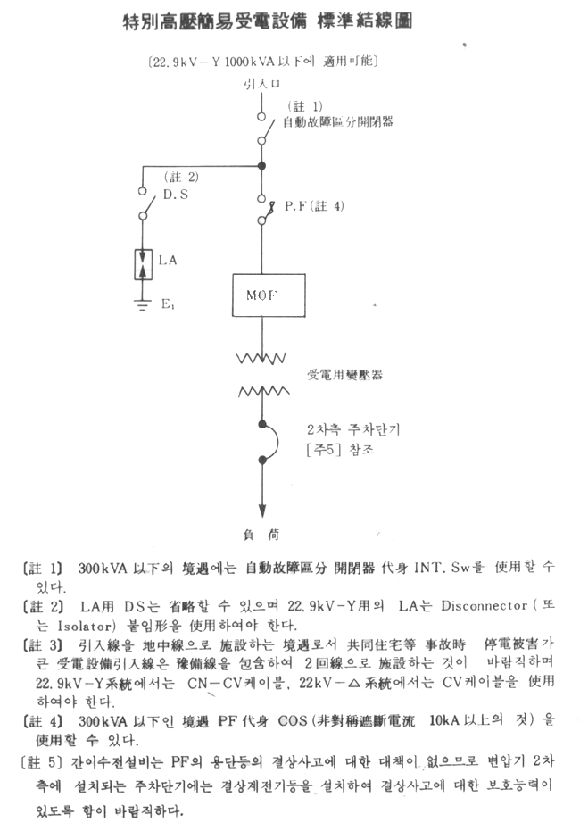

    - 간이수전설비
  13. 초전도현상에 대하여 설명하시오.


2교시
6문제중 4문제를 쓰시오(각25점)

  1. 계통 또는 발전기 중성점 접지방식에 대하여 설명하시오.
  2. 수변전실 기획시 주의사항을 설명하시오.
  3. 유도전동기 운전방식중 PWM방식의 VVVF제어설비에 대하여 설명하시오.
  4. 3상3선식 비접지계통에서의 보호계전방식을 설명하시오.
  5. 옥내 전반조명설계방법에 대하여 설명하시오.
  6. 전력시설물의 내진설계시 고려할 사항에 대하여 설명하시오.

3교시
6문제중 4문제를 쓰시오(각 25점)

  1. 건축전기설비 설계시 에너지 절약을 위하여 전원설비, 광원, 조명기구, 조명제어, 동력설비 및 기타설비별로 적용기술을 열거하고 설명하시오.
  2. 누전차단기의 설치목적, 종류, 설치장소, 설치방법에 대하여 설명하시오.
  3. 전원계통에 유입되는 고조파를 억제하기 위한 수동필터와 능동필터를 비교설명 하시오.
  4. 공동주택에 적용되는 초고속정보통신 건물 인증제도에 대하여 설명하시오.
  5. 변전실 정류기반 설계시 축전지용량 산출방법에 대하여 설명하시오.
  6. 학교조명 설계방법에 대하여 쓰시오.

4교시

6문제중 4문제를 쓰시오(각25점)

  1. 호텔객실관리 전기설계시 특히 정보통신 및 에너지절약과 관련하여 설명하시오.
  2. 온라인UPS와 오프라인 UPS동작설명 및 동작특성을 설명하시오
  3. 변압기 고장원인과     점검방법에 대하여 설명하시오
    [해설]
    변압기사고의 종류
    -     권선의 상간단락 및 층간단락
    - 권선과 철심간의 절연파괴에 의한 지락사고
    - 고저압 권선의 혼촉
    - 권선의 단선
    - 기타 Bushing Lead의 절연파괴 등
  4. 심야전력 공급방안 중 저압계량, 고압계량, 모자계량방식에 대하여 설명하시오.
  5. 피뢰기(LA)에 대하여 다음사항을 설명하시오.
      1)설치목적
      2)구조 및 구성
      3)정격선정
      4)설치위치
      5)Gapless 피뢰기
  6. 명시조명과 분위기 조명의 차이점에 대하여 설명하시오
