별표35 전력보안 통신설비의 보안장치

1항

기술기준 제179조 제1항 제1호, 제180조 제1호 및 제181조 제1항 및 제2항의 규정에 의한 보안장치의 규격은 다음과 같다.

제2호에서 제4호까지에 열거하는 통신선 이외의 통신선인 경우에는 다음의 독전용 보안장치 일 것.

RP1은 교류 300V 이하에서 동작하고, 최소 감동 전류가 3A이하로서 최소 감동 전류때의 응동시간이 1사이클 이하이고 또한 전류 용량이 50A, 20초 이상인 자복성(自復性)이 있는 릴레이 보안기
L1 은 교류 1,000V 이하에서 동작하는 피뢰기.
E1 및 E2는 접 지

저압 가공 ·전선로의 지지물에 시설하는 통신선 또는 이것에 직접 접속하는 통신선인 경우에는 다음의 저압용 보안장치일 것.
H는 250mA 이하에서 동작하는 열 코일
RP1, L1, E1 및 E2는 각각 제1호에 정하는 바에 따른다.

고압 가공전선로의 지지물에 시설하는 통신선 또는 이것에 직접 접속하는 통신선의 경우에는 다음의 보안장치일 것.
가. 고압용 제1종 보안 장치

나. 고압용 제2종 보안 장치
- S1은 인입용 개폐기
- A는 교규 300v 이하에서 동작하는 방전갭
- DR1은 고압용 배류 중계 코일(선로측 코일과 옥내측 코일사이 및 선로측 코일과 대지사이의 절연내력은 교류 3,000V의 시험 전압으로 시험하였을 때 연속하여 1분간 이에 견지는 것일 것.)
- RP1, L1, E1, E2 및 H는 각각 제1호 및 제2호에서 정하는 바에 따른다. 이 경우에 고압용 제2종 보안장치에서 RP1이 최소 감동전류 0.5A 이하인 것일 때는 H를 생략할 수 있다.
- S1은 L1보다 인입구 측에 설치할 수가 있다.

특별고압 가공전선로의 시지를에 시설하는 통신선 또는 이것에 직접 접촉하는 통신선인 경우에는 다음의 보안 장치일 것.
가. 특별 고압용 제1종의 보안 장치

나. 특별 고압용 제2종 보안 장치
- S2는 인입용 고압 개폐기
- DR2는 특별 고압용 배류 중계코일(선로측 코일과 옥내측 코일사이 및 선로측 코일과 대지사이의 절연내력은 교류 6,000V의 시험전압으로 시험하였을 때 연속하여 1분간 이에 견디는 것일 것)
- E3는 접 지
- RP1, L1, E1, E2, H 및 A는 각각 제1호 제2호 및 제3호에 정하는 바에 따른다.

2항

기술기준 제181조 제3항의 규정에 의한 보안장치의 규격은 다음과 같다.

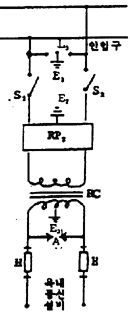

고압용 복합 케이블용 제1종 보안 장치	고압용 복합 케이블용 제2종 보안 장치

L3는 교류 2,000V 이하에서 동작하는 피뢰기
F는 정격 전류 1A 이하의 포장 퓨즈
RC는 중계 코일(선로측 코일과 옥내측 코일 사이 및 선로측 코일과 대지사이의 절연 내력은 교류 6,000V의 시험전압으로 시험하였을 때 연속하여 1분간 이에 견디는 것일 것)
RP2는 교류 1,500V 이하에서 동작하고 상시 유도전압에 의한 속류를 차단하는 기능 및 자복성(自復性)이 있는 릴레이 보안기
E1, E2, E3, H, A 및 S2는 제1항 제1호, 제2호, 제3호 및 제4호에 정한 바에 따른다.
