1. 소요조도
투광조명에서는 수평면, 수직면, 법선조도 모두가 중요하고, 용도에 적합하게 조도를 선정하여야 한다.
1-1. 옥외 작업장의 경우
- 실용적으로 작업의 안전 및 작업 능률을 높일 수 있을 것.
1-2. 건물조명(광고선전판 등 포함)
- 그 자신을 밝게하여 광고효과를 높이며 도시의 조경미를 좋게 할 수 있을 것.
1-3. 야간 경기장 조명
- 경기자와 관객 쌍방을 만족시킬 수 있을 것
- 경기장의 조도기준 (예)
- 공식, 국제 경기장 : TV중계를 감안하여 1500lx 정도.
- 일반경기장 : 보통 150~300lx
- 야구장 : 300~700lx
- 관람석 : 15~30lx
1-4. 건조물 추천조도
건조물 표면 |
반사율(%) |
건물주위 상태(lx) |
|
밝음 |
보통 |
||
밝은 대리석, 테라코트(백색,크림색) |
70~85 |
150 |
100 |
콘크리트(회백색, 리엄스톤) |
45~70 |
200 |
150 |
벽돌(회색, 다색) |
20~45 |
300 |
200 |
벽돌(보통, 붉은색) |
10~20 |
500 |
300 |
2. 광원
2-1. 원거리 조명의 경우
2-2. 벽면조명의 경우
- 나트륨등

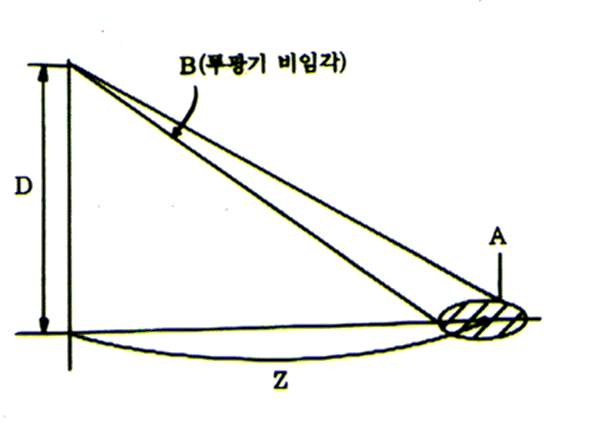

2-3. 빔각도의 결정
- 협각형 : 거리가 먼 경우
- 광각형 : 거리가 가까운 경우
2-4. 조명율
투광기 빔 끝이 광도에 의한 조도를 얻기 위해 피조면에서 빔 끝이 겹치도록 조정한다.
- 조명율
- 피조면 중앙 : 100%
- 피조면 둘레 : 50%
2-5. 감광보상율
- 감광보상율
- 개방형의 경우 : 1.8
- 밀폐형의 경우 : 1.5
3. 투광기
|
|
- 회전 방물면 반사경의 초점에 점 광원을 놓아 반사경을 통해 평행광속을 얻어 원거리를 조명한다. 실제로는 면 광원이므로 광속은 원주상 형태, 즉 빔광속이 된다.
- 투광기 종류로는 전면에 유리가 없는 개방형과 전면에 유리가 있는 밀폐형 투광기로 나눈다.
- 반사경으로는 금속경면이 일반적이고 유리경면도 사용된다. 반사율은 80~90% 정도이다.
4. 투광기 대수의 계산
- 소요대수 (N) = AED/UF = AE/UNUf
- F : 전등1개의 필요광속(lm)
- U : 조명율( 피조면 중앙 100%, 피조면 둘레 50%)
- N : 광원의 갯수
- A : 피조면 면적 (㎡)
- E : 평균 수평면 조도(lx)
- D : 감광보상율(밀폐형 : 1.5, 개방형 : 1.8)
- Uf : 유지율
5. 조도분포의 검토
|
|
|
