삼파장 형광램프 일반사항

가. 개요

삼파장 형광램프(삼파장 협대역형 램프)는 파장폭이 좁은 청색, 녹색, 적색의 빛을 조합하여 효율이 좋은 백색의 빛을 얻는 램프로 1974년 Verstergen에 의해 254㎚에서 피크를 이루는 형광체가 발표되면서 유럽,일본 등에서 상품화되어 현재에 이르고 있다.

1. 출현배경

일반조명용으로 사용되는 형광램프의 형광체로 안티몬 망간 불화 할로린산 칼슘 형광체를 주로 사용하였으나, 이 형광체는 태양 빛의 스펙트럼에 비하여 발광이 적기 때문에 연색성이 나쁘다.
이 연색성을 보완하기 위하여 희토류 형광체를 대신 사용 함으로써 효율과 연색성이 보완된 3파장 형광램프가 출현하였다.

2. 희토류 형광체의 종류

희토류 원소(원소번호 57~71번) 15개원소와 Soondium(so), Yttrium(Y)의 17개 원소가 있다.

나. 삼파장 형광램프의 특징

• 가장 밝은 형광램프
  동일 규격의 형광램프보다 약 10% 더 밝다.
• 밝다는 느낌이 뛰어나다.
  동일 조도하에서 일반 형광램프보다 약 40%정도 더 밝게 느낀다.
• 색상이 자연적이고 아름답고 선명하게 보인다.
• 산뜻하고 싱싱한 분위기를 만든다.
• 전력절감의 효과가 있다(일반형광램프 보다 10% 정도)
• 가격이 비싸다(수배~수 십배)

다. 삼파장 형광램프의 특성

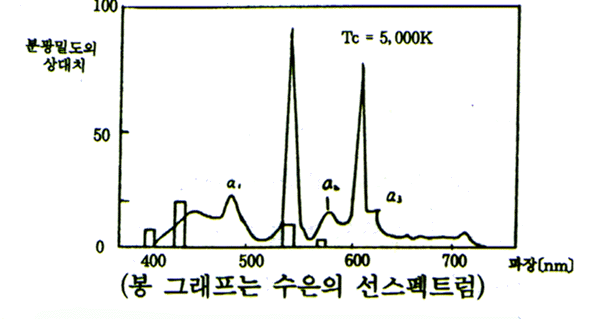

1. 분광분포

일반형광램프는 1개의 파장을 이용한 선 스펙트럼인데 비하여 삼파장 형광램프의 분광분포는 청색(490㎚), 녹색(585㎚), 적색(625㎚)을 가지고 있다.

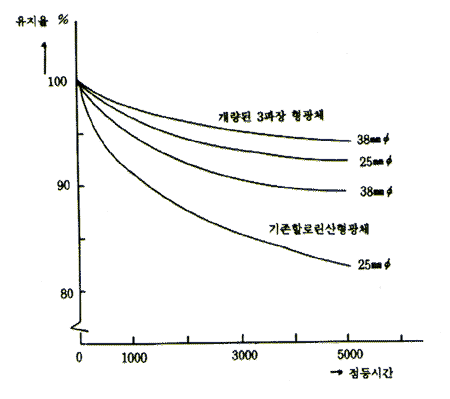

2. 광속 유지율(양자효율)

삼파장 형광램프의 희토류 형광체는 수명을 다할 때까지 광속 저하가 적다.



3. 양자효율(형광체의 조건)


형광체의 조건에 적합하다.


• 여기파장의 최대감도가 253.7㎚일 것.
• 양자효율이 0.8 이상이고 유리관 벽에 용이하게 부착할 수 있을 것.

4. 삼파장 형광램프와 일반형광램프의 비교(40W)

구분	삼파장 형광램프		백색 일반용 형광램프
	일본형	유럽형
관경(㎜)	28	26	26
색온도。K	5,000	4,000	4,200
광속 lm	3,560	3,300	3,100
연색성	84	84	63
효율 lm/W	96	96	83

라. 삼파장 형광램프 형광체 도포방법

1. 일층 도포법

형광램프의 유리구 내에 희토류 형광체를 도포하는 것으로 도포량이 약 2.3g으로 많아 원가상승의 원인이 된다.

2. 이층 도포법

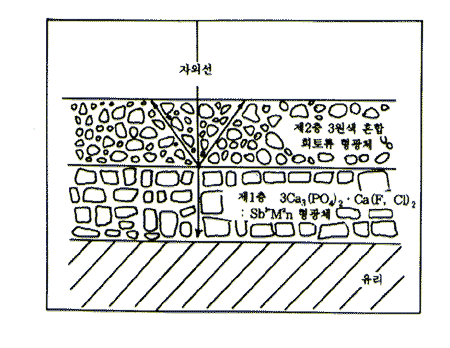

삼파장 형광램프 이층도포법 단면도

형광램프의 유리구 내의 1층에는 할로린산 칼슘 형광체를 도포하고 제2층에 1.2g의 희토류 형광체를 도포하는 것으로 일층 도포법에 비하여 경제적이며 밝기나 연색성에 큰 차이가 없다.



3. 도포방법에 따른 광속비교

도포방법	희토류 형광체 도포량	전광속(lm)	연색성(Ra)
일층 도포법	2.5	3530	84
이층 도포법	1.3	3500	83



뉴스

전량 수입에 의존하던 삼파장 형광체를 한화 종합화학에서 개발(99년 3월)양산.-년간 200억 수입 대체효과.
