아몰퍼스(Amorphous)변압기

Amorphous 변압기는 변압기 운전중에 발생하는 손실(무부하손)의 경감을 위해 종래의 규소강판을 아몰퍼스합금(Fe + Si + B + C)을 이용한 자성재료로서 대치한 변압기이다.

혼합물을 용융후 급속냉각(10⁶℃/sec)시켜 만들어지는 비정질 자성재료로 되며 원자의 배열에 규칙성이 없는 랜덤구조이므로 히스테리시스손이 적고, 고유저항(규소강판의 3배)이 높고 두께(규소강판의 10%)가 얇아 와류손도 절감된다.

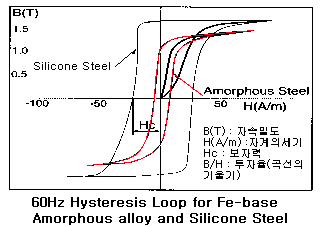

히스테리시스곡선은 자성체의 주요특성을 결정하며, 폐곡선의 단면적으로 히스테리시스손을 나타낸다. 아몰퍼스합금은 규소강판에 비해 보자력이 적고, 투자율이 높아 히스테리시스손이 작아짐을 나타낸다.

구분	특성	비정질 자성재료 (아몰퍼스)	전기강판 (방향성규소강판 G9)	비고
전자기적 성질	철심손실(W/kg) 여자특성(VA/Kg) 포화자화, Tesla(25℃) 고유저항(Ω-m)	0.23 0.37 1.55 130	1.72 5.2 1.86 45	아몰퍼스메탈 : 1.36Tesla 규소강판 : 1.74 Tesla
물리적 성질	두께(㎛) 비중(g/cc) 경도(Hv)	20~30 7.19 900	250~300 7.65 210

장 점	단 점
저손실(특히우수함) 고강도, 내식성,	포화 자속밀도가 낮다. 굳고 부서지기 쉽다. 가공이 어렵다. 주상설치시 지지가 어렵다.

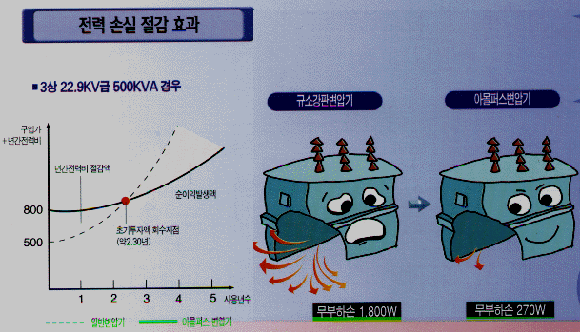

현재의 주상변압기를 아몰퍼스 변압기로 대체시 에너지 절약효과
현재 주상변압기의 전력손실은 총발전량의 1.5%(산업용제외)를 차지하며 이손실의 2/3를 철손이 차지하고 있다. 따라서 현재변압기의 손실(철손)을 17%로 줄일 수 있게 된다. 따라서 아몰퍼스 변압기의 가공성이 보완해결시 변압기는 유입 → 건식 → 몰드 → 아몰퍼스로 대체가 예상된다.(2001년 현재 22.9KV급의 아몰퍼스변압기가 양산되어 채택되고 있는 경향이나 신뢰성이 확보되지 않았다는 약점이 있다.)

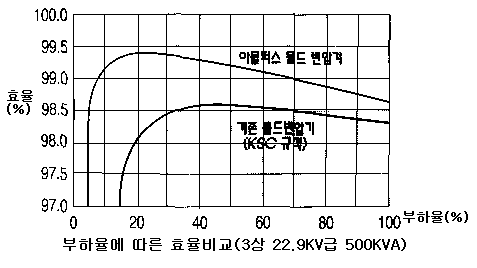

비교표

에너지 절감효과에 따라 발전량이 감소하게 되므로 유해가스의 감소로 환경개선효과를 기대할 수 있다.
