변압기의 전압은 1차측 전압의 변동에 따라 변화되므로 1차측의 전압변화가 심한 경우 또는 부하의 종류에 따라서는 동일변압기에 접속된 부하설비에 막대한 영향을 미치게 된다. 따라서, 특히 필요한 경우에는 변압기 전압의 변화에 능동적으로 대처하기 위해 OLTC의 채택히 필요하며, 여기에서는 OLTC의 선정방법에 대하여 논한다.
변압기를 여자하지 않은 상태에서 탭을 변환하는 장치로서 정전 후 작업하여야 하므로
중요부하에는 적용이 곤란하다.
변압기가 여자된 상태에서 탭을 조정하므로
신뢰성을 높일 수 있으며, 부하기 탭 변환기는 다음의 조건을 만족해야 한다.
- 변환시 순간이라도 회로가 끊어지지 않아야 한다.
- 탭 변환시 2개의 탭 사이가 단락되어서는 안된다.(리액터 또는 저항기 등을
삽입하여 순환전류 억제)

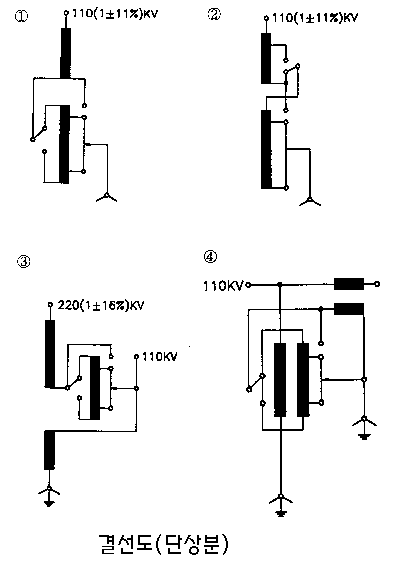

- 구조가 간단하고 다른 방식에 비해 손실이 적다.
- 선로의 절연계급, 탭 전압, 전류에 대응한 변환기 필요.
- 선로의 절연계급 전류에 관계없이 탭 변화기 사용.
- 구조가 복잡하고 대형화된다.
- 선로의 전류보다 저감된 전류의 탭 변환기 사용이 가능하다.
- 선로의 절연계급에 대응한 변환기 필요하고 구조가 대형화된다.
1. 부하시 탭절환장치는 권선전압의 지정된 범위를 자동적으로 조정할 수 있어야 한다. 이 장치는 정격전압을 기준하여 지점된 범위에서 5/4(5)의 탭간격을 가져야 하며, 탭의 수는 중앙탭을 포함하여 최소 아래 표와 같은 수의 탭을 가져야 한다.
[표1] 탭전압 설치시 적용
|
조정범위(정격전압에 대한 %) |
탭수 |
|||
|
승압 |
강압 |
승압 |
강압 |
총탭수(중앙탭 포함) |
|
10 |
10 |
8 |
8 |
17 |
[표2] 탭전압 생략시 적용
|
조정범위(정격전압에 대한 %) |
탭수 |
|||
|
승압 |
강압 |
승압 |
강압 |
총탭수(중앙탭 포함) |
|
12.5 |
12.5 |
10 |
10 |
21 |
* 765KV 변압기의 전압조정범위와 탭수
[표3] 전압조정범위와 탭수
|
조정범위(정격전압에 대한 %) |
탭수 |
|||
|
승압 |
강압 |
승압 |
강압 |
총탭수(중앙탭 포함) |
|
7 |
7 |
10 |
12 |
23 |
2. OLTC는 탭선택기(Tap Selector 또는 Arcing Tap Switch), 절환개폐기, 한류저항기 또는 한류리액터, 구동장치, 자동제어장치 및 보호장치 등으로 구성되어야 한다.
3. OLTC는 변압기의 3상전압을 동시에 동일한 탭으로 조정할 수 있어야 하며, 원격수동조작 및 원격자동운전 또는 변압기 설치장소에서의 수동조작에 적합하도록 제작되어야 한다.
4. 원격제어반
탭절환기의 위치표시기, 전압계, 권선온도지시계기,
보호장치의 트립 및 경보용 보조계전기 및 경보표시기 등을 구비하여야 한다.
5. 탭절환기의 수명
탭절환기의 접촉자와 조작기구는
변압기가 정상운전시 다음의 기대수명동안 보수를 하지 않고 사용할 수 있어야
한다.
6. 탭의 절환도중 탭선택기가 임의의 위치에 있는 경우에도 정격용량으로 운전될 수 있어야 하며, 제작자가 보증할 수 있는 최대 부하상태하에서도 연속적으로 절환될 수 있어야 한다.
7. 구동기구
수동조작에 필요한 핸드크랭크 또는 핸드
휠을 구비하여야 한다. 수동조작기구는 사용중에 모터기구에 의한 조작을 저지할
수 있도록 연동(Inter Lock)장치를 구비하여야 한다. 또한 구동기구에는 탭의
조정 상,하한을 조정하는 전기적 리미트스위치 및 기계적 저지장치가 설치되어야
한다.
8. 활선정유장치
부하시 탭절환장치의 탭선택기 및
절환개폐기가 내장된 유입실의 활선 정유장치는 변압기 본체에 고정식으로 부착되어야
하며, 형식 및 정격 기타사항은 도면승인시 확정한다.
9.기타
- 수동복귀장치를 갖는 모터회로용 및 변압회로
제어용의 전자개폐기
- 스위치부 단상 200V 나사식 램프소켓
- 히터
-
동작횟수 및 누산장치

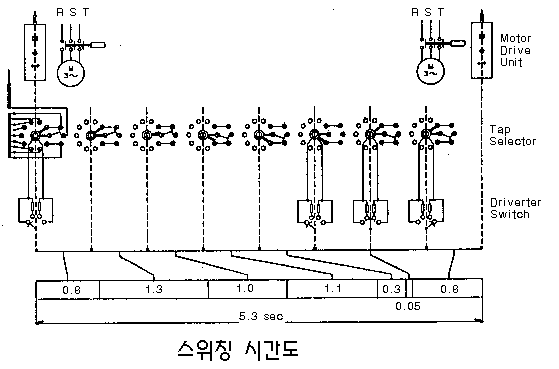

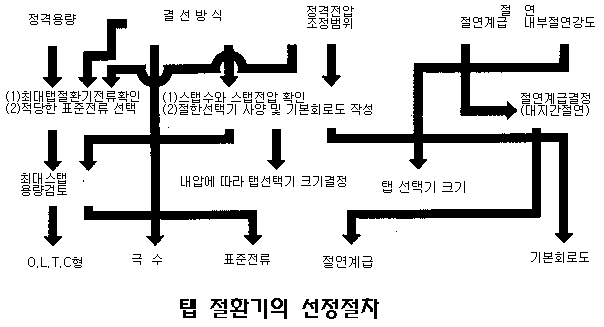

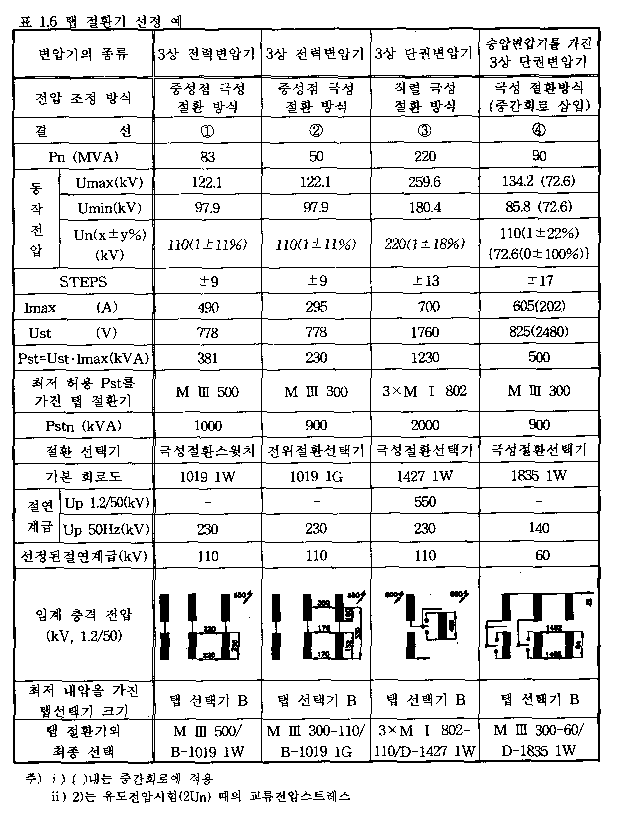

변압기에 필요한 조건을 만족시키는 탭 절환기를 선정하는 것은 매우 중요하다. 따라서 사양상의 여러 가지 값은 충분한 안전율을 보장할 수 있으나, 그 이상의 여유를 고려할 필요가 있다.
