단권변압기 일반사항

단권변압기 일반사항

1. 개요

단권 변압기는 1차,2차 양 회로에 공통된 권선부분을 가진 변압기로 기동보상기 계통의 연계 등에 사용된다.

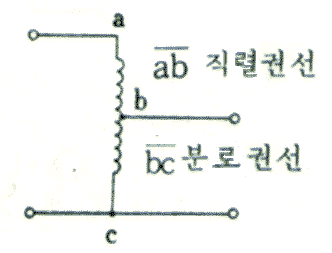

2. 결선도

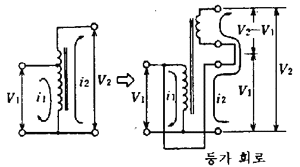

2.1 전압비

2.2 전류비

2.3 단권변압기의 3상결선

결선방식	Y 결선	△ 결선	V 결선	변연장 △결선
자기용량 부하용량

3. 단권변압기의 용량

자기용량 = I₂· (V₂- V₁) = k·선로용량
선로용량 = I₁· V₁ = I₂·V₂= 자기용량 / k
k = (고압측 전압-저압측 전압) / 고압측 전압 = 직렬권선전압 / (직렬권선전압 + 분로권선 전압)

4. 단권변압기의 특징

4-1. 장점

여자전류가 적다.
가격이 저렴하고 소형이다. (1차와 2차의 전압비가 1에 가까울수록 단권변압기를 사용하는 것이 경제적이다)
효율이 좋다.
전압변동율이 적다.
%Z가 10%일 때 극히 소형이 된다.

4-2. 단점

1차, 2차 회로가 전기적으로 완전히 절연되지 않는다.
단락전류가 크게 되므로 열적,기계적 강도가 커야 된다.
1,2차가 직접계통이어야 한다.
충격전압은 거의 직렬권선에 가해지며 이에 적절한 절연설계가 필요하다.
