접지방식 |
내 용 |
||||||
독립접지
|
|
||||||
공용접지
|
|
||||||
건축구조체 접지 |
|
||||||
기준접지기준전위
|
|||||||
빌딩에
낙뢰가 있었을 경우 뇌방전전류는 구조체의 철골,철근을 통해 대지로
확산되며 이때 대지전위 상승을 V라고 한다. 구조체를 전기적 케이지로
보는 경우 빌딩내에서의 전위상승은 빌딩전체에서 상승하기 때문에
빌딩의 전위상승 E를 빼낸 △V, 즉 외관의 대지전위만
고려하면 된다. 구조체의 접지저항이 작으면 전위상승도 작다, 따라서
전위상승의 파급은 기본적으로 문제가 없으나 뇌전류가 구조체의
철골, 철근부근에 흐르는 경우 직류로 볼 수 있는 주파수 영역의
전기저항 특성과는 달라지며 저항이 작다고 서지임피던스가 작다고
할 수는 없다.
|
구조체 접지의 경우 |
|
인공 접지극의 경우 |
- 빌딩이 고층화되면 임피던스가 커지게 되어 다양한 장해가 발생되기 때문에 기준 접지극을 설치하여 등전위화를 도모하여야 한다.
- 빌딩구조체 접지가 아닌 경우에는 각 층 바닥의 기준 접지극을 전용 접지선에 접속하여 대지에 시공한 인공접지를 실시함으로서 기준접지 시스템의 형성이 가능하다.
- 전자,통신 계장설비의 안정된 가동을 위한 접지방법이며, 약전설비용 시스템의 최대 장해는 고주파 장해로서 이를 경감시키려면 접지시스템을 저 임피던스로 하여야 한다.
- 방법 ~ 각 층 바닥에 기준 접지극을 부설하고 모든 약전설비를 1점에 통합연결하여 전위변동을 가급적 작게 하기 위하여 전위의 기준점을 설정하는 것이다.
- 접지선은 가급적 짧게 한다.
- 건축구조체 접지인 경우에 적용하여야 하며, 빌딩이 고층인 경우에 특히 유효하다.
기준접지에 의한 접지 임피던스 감소효과 |
기준접지 시스템 |
노이즈 장해
방지를 위한 접지
- 기본적인 대책은 접지를 하는 것이다. 특히, 노이즈 장해와 관련된 양질의 접지를 확보하기 위해서는 접지선 및 접지전극의 임피던스를 고려할 필요가 있다.(고주파전류에 대한 대책) 예를 들면 접지선의 직류저항이 수mΩ 이라도 접지선을 흐르는 고주파전류가 ㎒인 영역에서는 접지선 부설상황에 따라 다르기도 하지만 임피던스가 수 kΩ가 되는 경우가 있다. 따라서 기본적인 대책은 접지시스템 및 접지전극 시스템의 관점에서 검토되어야 할 것이지만 노이즈장해를 방지하는 기본적인 대책으로는 접지계가 저임피던스이어야 하는 것이 포인트이다.
- 구체적인 대책은 뇌격이나 서지가 배전선에 침입에 대한 대책으로 서지흡수장치, 필터 붙이 절연변압기의 채용.
- 컴퓨터 관련기기의 기기접지 및 신호용 접지를 전용접지선으로 기준접지극에 가능한 한 짧게 1점에 연결한다.
- CPDC(Computer Power And Data Circuit)를 TSP(Transient Suppression Plate)와 함께 설치한다. ZSRG(Zero Signal Reference Grid)
퍼스컴 기기노이즈 대책 |
CPDC의 구성 |
건축물 내부 피뢰대책을
위한 접지
- 내부피뢰란 뇌 전류와 이로 인해 생기는 전계나 자계가 빌딩내에 존재하는 금속성 설비나 각종 전기계통에 미치는 영향을 방지하기 위해 강구하는 수단을 말한다.
- 빌딩내에 설치되어 있는 약전기기는 과전압내성이 작고, 동작전압,동작전류가 작기 때문에 기기의 파괴, 오동작, 노이즈 등의 장해가 생긴다.
- 정보기기간은 내,외부가 유선으로 연결되어 있으며, 전원은 사용전원으로부터 공급되고 있다. 따라서 낙뢰로 인한 뇌 서지의 영향에 의해 여러 가지 장해가 발생한다.
- 대책

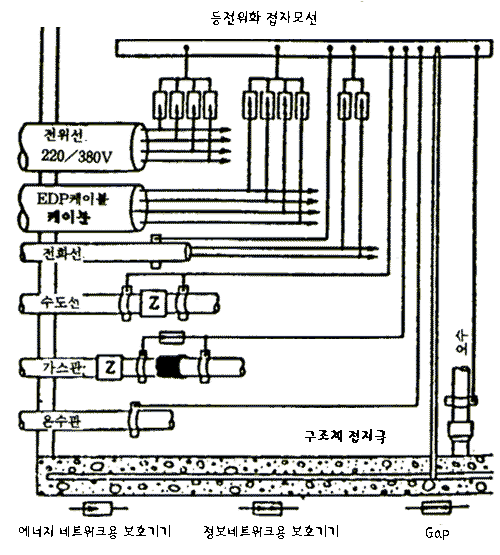

- 전위를 같게 하기 위한 등전위화 모선을 설치하고 모든 설비기기의 접지를 이것에 접속한다.
- Surge Arrester 의 적용.
- 빌딩내에 들어오는 전력, 케이블, 통신케이블, 수도관, 가스관, 오수관 등과 건물내에 설치되어 있는 모든 기기를 등전위화 한다.
|
이므로

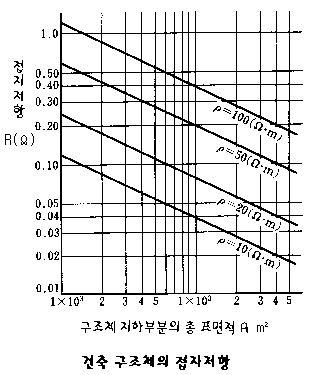

즉, r이 이 구조체의 등가반지름이다.따라서, 구조체 접지극의 경우 대지저항률
ρ 와 구조체 지하부분 총표면적에서 접지저항을 추정할 수 있고, 반구상 전극의
접지저항식에서 구조체 접지저항 R은 아래식으로 표현된다.
