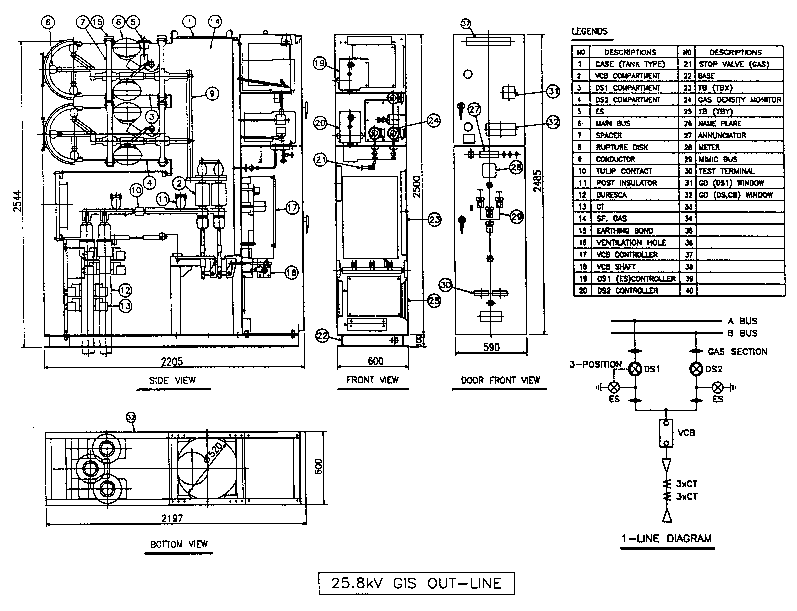

- 본 GIS는 폭 600mm, 깊이 2200mm, 높이 2600mm의
자립구조(효성)
- 본 GIS는 간단 명료하고 양질의 재료를 사용하며
전기적, 열적, 기계적 특성이 우수하고 정상운전 및 보수점검을 안전
용이하게 수행할 수 있는 구조이다.

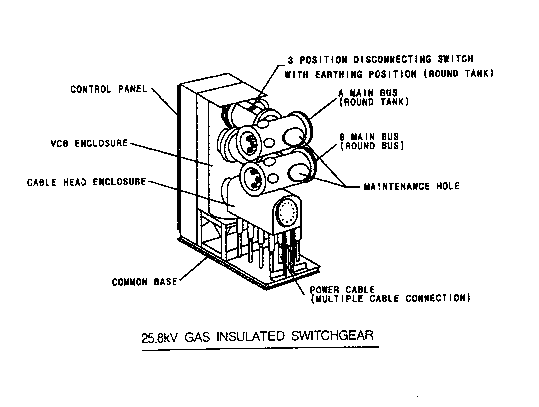

- 본 GIS의 고압 충전부는 저압력의 Compact SF6
Gas로 절연된 3상 일괄로 접지된 금속제용기(외함)에 수납되어 있어
가일층 Compact하며, 장차 증설을 고려하여 제작하기 때문에 증설시에는
재 배치 없이 증설이 가능한 구조이며, 부품이 간단 견고하여 신뢰도가
높다.

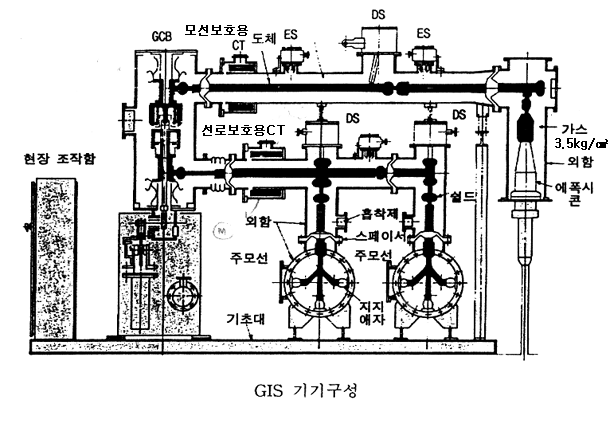

- 모선용,차단기용 및 단로기용의 외피는 탱크
타입으로서 3상 일괄형이다.
- 차단기,단로기,접지 개폐기의 조작은 3상 일괄로
동작하며, 차단기는 전동 스프링조작,단로기 및 접지장치는 폐로-개로-접지의
3단 개폐능력을 갖추고 있으며, 원격제어가 가능하도록 Motor 구동형
구조이다.
- 도체는 정격전류에 적합한 재료를 사용하고
외함은 내부에 봉한 가스압력에 충분히 견딜 수 있는 강도를 보유한
것을 사용한다.
- 각 구획마다 GAS누기를 알려주는 Gas밀도 검출기를
갖추어 Gas누기를 탐지하게 되어 있다.
- 외피는 가스압력용이므로 기밀용 O-Ring으로
Packing을 하기 때문에 Gas 기밀을 충분히 유지한다.
- 가스 내부사고로 인한 사고 확대를 방지하기
위하여 차단기, 단로기에 Gas 구획을 두고 있으며, Gas중의 습기를 최소로
줄이기 위하여 흡습제를 봉입하고 있으므로 신뢰도가 높다.
- 외함의 적당한 위치에 접지단자를 구비하여
외함을 접지하도록 되어 있다.
- 내부 아크로 인한 이상압력을 안전하게 방출할
수 있도록 압력방출장치(Pressure Relief Device)가 구비된다.
- 교체가 필요한 동일 규격의 모든 부품은 필요시
부품 또는 부품군별로 용이하게 교환할 수 있는 호환성을 갖도록하며,
교체는 간단히 병행할 수 있도록 한다.
- 케이블의 접속이 용이하도록 Plug In Socket를
사용하며, 필요시 LA를 사용할 수 있는 구조로 되어 있다.
- 조립시의 치수 오차조정, 설치위치의 불평형
모선 관의 열팽창으로 인한 변위량 흡수를 위하여 적당한 위치에 Bellows를
설치한다.
