가스화재경보기 일반사항

가스화재경보설비 일반사항

가. 개요

가스화재경보기란 LP가스 또는 도시가스 등의 가연성 가스가 누설되어 공기중에 폭발범위가 형성되어 점화원에 의한 폭발사고를 방지하기 위한 장치이다,
또한 독성가스로 인한 중독사고를 미연에 방지하고자 가스저장소 및 대량사용장소에 설치하여 가스가 누설되었을 때 자동적으로 경보를 발하여 가스로 인한 사고를 사전에 예방하여 주는 장치이다.

나. 구성

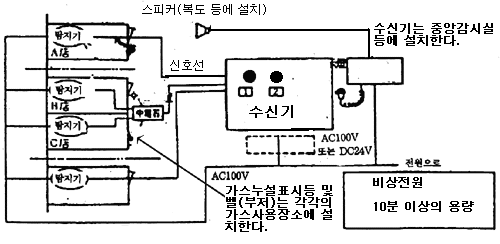

가스화재탐지기의 구성도

다. 구조 및 기능

구분

검지방식

반도체식

접촉연소식

기체열전도도식

구조

재질

히터, 전극 : 인디움과 파라디움의 합금

반도체 : 산화주석

검출소자, 보상소자 : 백금선

반도체 : 산화주석

검지원리

반도체 자체의 전기저항 값이 가스에 의해 변화.

코일상으로 감은 백금선의 표면에서 가스가 산화 반응할 때의 발열에 의하여 백금선의 전기저항 값이 변화한다.

코일상으로 감겨진 백금선에 도포된 반도체는 가스에 대한 열전도도가 다르게 되는 원리를 응용한 것으로 접촉연소식과는 역으로 변화한다.

작동 원리

반도체 소자의 출력은 가스농도에 따라서 40~80V의 고 출력이 얻어지므로 증폭기를 사용하지 아니하더라도 소형의 부저 등을 울릴 수 있다.

검출회로의 출력은 최대 50㎷ 정도이므로 부저, 표시등을 작동 시키려면 증폭기 회로가 필요하다.

특징

가스에 의한 변화가 비교적 안정적이다.
고출력을 얻을 수 있다.
장기간의 안정성이 뛰어나다.

보상소자와 같이 사용하므로 여러 가지 특성이 뛰어나다

1. 단독형

하나의 본체에 감지부 및 경보부가 있어 설치하고자 하는 곳에 가장 간편하게 설치할 수 있는 형태이다. 그러나 대형저장소나 다량 사용업소 또는 주위에 소음이 많이 나는 곳에서는 사용이 불합리하다. 또한 사람이 항시 경보기를 감시하여야 하므로 경보기 주위나 저장실 내에 있어야 한다.

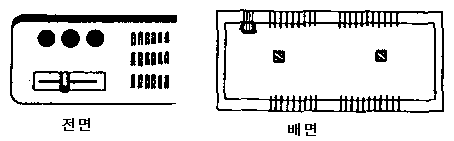

2. 분리형

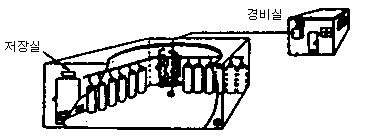

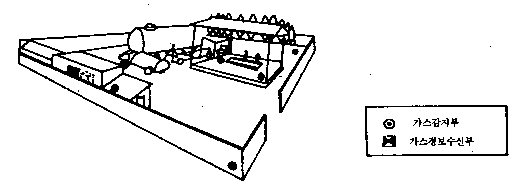

탐지부와 수신부가 분리되어 탐지부는 가스저장실 내에 수신부는 수위실 등 사람이 항시 상주하는 장소에 배선으로 연결 설치하여 원거리에서도 저장시설의 가스누설 상태를 감시할 수 있다.
또한 가스농도를 검출하여 환기장치를 작동시켜 가스 배출도 가능하다.

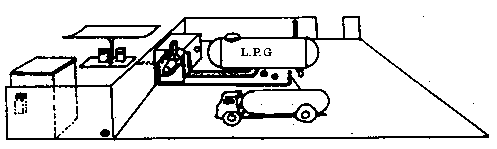

2-1. 공업용(방폭형)

감지소자가 들어있는 탐지부에서 누설된 가스를 탐지하여 수신부로 신호를 보내면 경보와 동시에 환기장치를 작동. 감지소자는 산화주석이 주성분으로 대상가스를 감지하면 이온화 반응이 일어나 저항값이 변하면서 경보를 발한다.

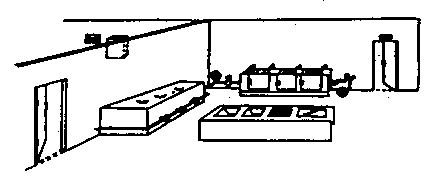

2-2. 일반용

보통 소규모 저장실이나 음식점 또는 주방 등에 설치하며 감지부는 공업용과 같이 방폭형으로 되어 있다.

3. 휴대용

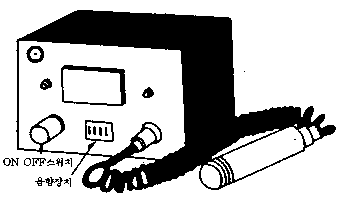

전원은 보통 DC 9V를 사용하고, 가스의 누설우려가 있는 부분에 휴대식 감지소자를 접촉하면 가스 누설시에는 그 농도를 지시하고 위험 표시등이 켜지면서 경보를 발한다.

라. 설치기준

1. 검지기 설치기준

구분		내용
설치장소		점검이 편리한 곳. 다음의 장소에는 설치하지 말 것. - 출입구 부근으로서 외기가 빈번히 유통하는 장소. - 환기구의 공기 흡출구로부터 1.5m 이내의 장소. - 가스연소기의 폐가스에 닿기 쉬운 장소. - 검지기의 성능유지가 현저하게 공란한 장소.

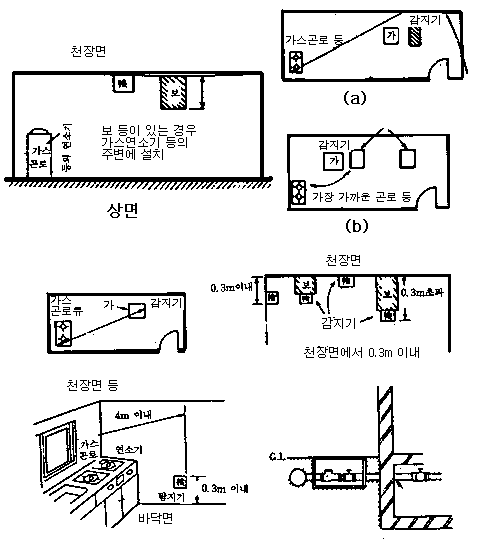

설 치 위 치	비중이 "1" 미만인 가스	연소기 또는 관통부로부터 수평거리 8m 이내에 설치할 것. 단, 천장면 등이 0.6m이상 돌출한 보 등으로 구획되어 있을 경우에는 당해 보 등으로부터 연소기측 또는 관통부측에 설치할 것. 연소기가 사용되는 실의 천장면 등의 부근에 흡기구가 있을 경우에는 당해 연소기와 사이의 천장면이 0.6m 이상 돌출한 보 등에 의하여 구획되어 있지 않은 흡기구에서 연소기에서 가장 가까운 것의 부군에 설치할 것. 검비기의 하단은 천장면 등의 하부 0.3m 이내의 위치에 설치할 것.
	비중이 "1"을 초과하는 가스	연소기 또는 관통부로부터 수평거리 4m 이내에 설치할 것. 검지기의 상단은 바닥면으로부터 0.3m 이내로 가급적 맞은 위치에 설치할 것.
기타		검지대상 가스의 성상(性狀) 등에 따라 설치할 것.
