비상콘센트설비 일반사항

가. 개요

지상 11층 미만의 층에서 화재가 발생할 경우 소방차에 적재된 발전시설로서 소화활동상 필요한 기구를 가지고 화재 진압활동이 가능하지만 지상 11층 이상의 층에서 화재가 발생한 경우에는 소방차에 의한 전원공급이 용이하지 않다.
따라서 지상 11층 이상의 층에는 내화배선에 의한 고정설비로서 비상 콘센트설비를 설치하여 비상시에 소방대가 조명용 등 소화활동상 필요한 장비의 전원으로 사용할 수 있도록 하여야 한다.

나. 구성

다. 구조

1. 콘센트 플러그의 종류와 정격

콘센트와 플러그는 안전상 정격에 따라 극의 배치와 치수를 달리 제작하여 서로 상이한 정격의 콘센트와 플러그는 서로 접속할 수 없도록 되어 있다.(KSC 8305)

2. 비상콘센트의 수납방법에 의한 종류

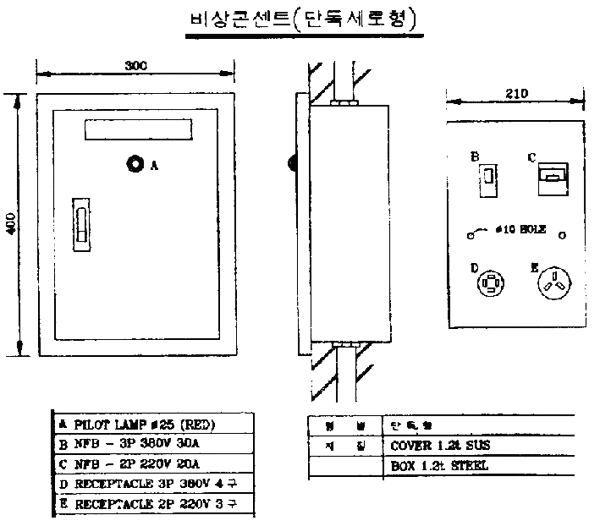

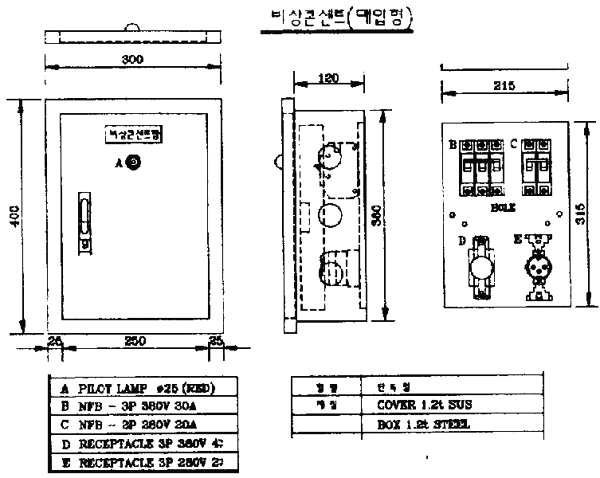

단독세로형	매입형

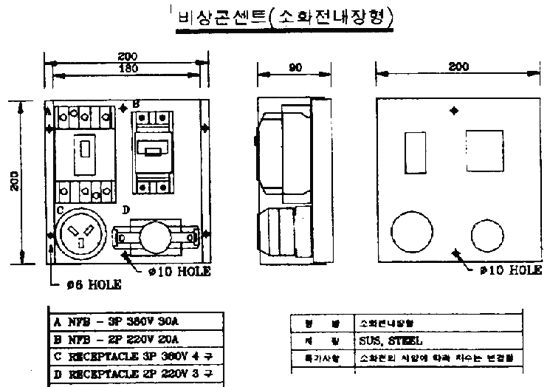

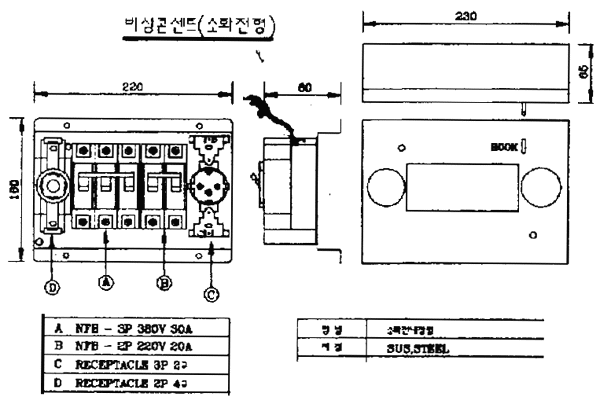

소화전형	소화전내장형

라. 설치기준(소방설비 기술기준)

1. 비상콘센트의 전원 : 소방기술기준 참고

2. 전원회로 : 소방기술기준 참고

3. 비상콘센트의 플럭 접속기 : 소방기술기준 참고

4. 비상콘센트 보호함 : 소방기술기준참고

5. 비상콘센트설비의 배선 : 소방기술기준 참고

6. 설치적용

내무부령 제 419호 135조 1항1호의 규정에 의한 비상콘센트 설비기준

비상콘센트 전원회로의 전압에 대하여는 동규칙 144조 3항의 규정을 적용하여 3상교류 380V, 단상교류 200V로 설치하는 것도 인정토록 하고,
소방관서에서 비상콘센트를 활용할 목적으로 보유중인 진압장비에 대하여는 3상교류 380V용,3상교류 200V용 및 단상교류 200V 및 100V용의 전압조절기를 부착 사용할 수 있도록 필요한 조치를 할 것.
전기용품은 전기용품안전관리법 9조 및 15조의 규정에 의거 형식 승인된 것에 한하여 제조 판매가 가능하도록 되어 있으나, 현재 형식 승인된 3상 교류 380V용 콘센트가 보급되지 않고 있으니 법전규격품인 3상 교류 380V용 콘센트가 보급될 때까지는
300V 3극 접지형 또는 외국으로부터 수입된 3상교류 380V용 콘센트를 설치토록 할 것.

마. 특징 및 설치시 주의사항

1. 특징

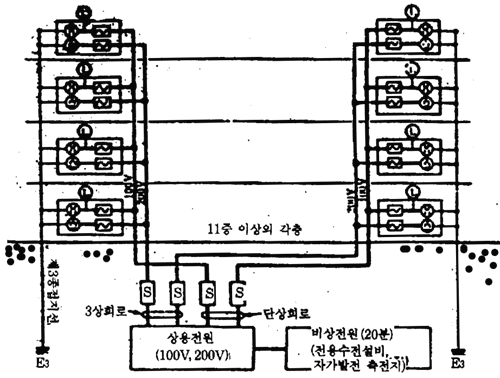

단상 및 3상의 2개회로로 구성된다.
지상층은 11층 이상의 층에만 설치. 지하층은 3층이상이고 1,000㎡이상인 경우 지하층 전층에 설치
아무리 높은 층이라도 소화활동이 가능하다.
소화에 신속을 기할 수 있다.

2. 설치시 주의사항

비상콘센트는 각 층의 계단실, 비상용 엘리베이터 승강장 등 기타 소방대가 유효하게 이용할 수 있는 방화상 안전한 장소에 설치하여야 한다.
건물의 각 부분으로부터 수평거리 50m이하가 되도록 한다.
콘센트는 반드시 보호함을 설치한다.
전용회로를 사용하여야 한다.
보호함은 3종 접지공사를 한다.

소방기술기준

제134조 【비상콘센트설비의 설치기준】
제135조 【비상콘센트설비의 전원 및 콘센트등】
제136조 【비상콘센트의 보호함】
제137조 【비상콘센트설비의 배선】

소방법 시행령 제32조 - 대상
