가. 목 적

야간에 운항하는 항공기에 대하여 항공의 장애가 되는 물건의 존재를 시각으로 인식시키기 위하여 설치.

나. 설치대상

항공법 제 83조에 의한다.

비행장 설치자는 건교부령이 정하는 바에 따라 진입표면, 수평표면, 원추표면 또는 전이표면의 투영면과 일치되는 구역안에 있는 구조물로서 건교부령이 정하는 구조물에는 항공장애등을 설치하여야 한다.
지표 또는 수면으로부터 60m 이상 높이의 구조물을 설치하는 자는 항공장애등 및 주간장애표식 설치.
예외구조물

장애물 제한구역 (장애물 제한 표면이 지표 또는 수면에 수직으로 투영된구역)안에 위치하고 있는 항공장애등이 설치된 구조물의 정상으로부터 수평면에 대한 하방 경사도가 1/10 인 경사면 (장애물차폐물) 보다 낮고 진입표면 또는 전이표면을 초과하지 아니하는 구조물.

장애물 제한구역 외의 지역에 설치된 높이 150m미만의 구조물 단, 다음에 설명한 구조물은 제외한다.
- 굴뚝,철탑,기둥, 기타 그 높이에 비하여 그 폭이 좁은 구조물.
- 골조형태의 구조물.
- 가공선을지지하는 탑.
- 계류기구(주간시점이 5,000m미만인 경우와 야간에 계류하는 것에 한함)

항장등이 설치된 구조물로부터 반지름 45m 이내의 지역에 설치대상 구조물이 2개 이상인 경우 가장 높은 구조물 이외의 구조물은 제외한다.

다. 항공장애등의 종류

1. 고광도 항공장애등

섬광하는 백색등 일 것.
광원의 중심을 포함하는 5°상방의 모든 방향에서 식별할 수 있을 것.

실효광도는 배경의 밝기에 따라 자동으로 변화할 것.

배경의 밝기(cd/㎡)	실효광도(cd)
500 초과	200,000 (cd) 이상 철탑 등의 경우 : 100,000(cd) 이상
50~500	200,000 ± 25% 이상
50 이하	4,000 ± 25% 이상

◎ 배경의 밝기는 북쪽하늘을 향한 상태.

가공선지지탑 외의 구조물에 설치시 1분당 40~60회 섬광하고 1개의 지지물에 2개 이상 설치시 동시에 섬광할 것.

가공지지탑에 설치시 분당 60회의 주기로 중간등, 상부등, 하부등의 순으로 섬광하고, 각등간의 섬광 주기율이 다음표와 같을 것.

섬광간격	주기율
중간 - 상부	1/13
상부 - 하부	2/13
하부 - 중간	10/13

2. 중광도 항공 장애등

광원의 중심을 포함하는 수평면하 15°상방의 모든 방향에서 식별할 수 있을 것.

1분당 20~60회 점멸할 것.
실효광도 : 2,000 (cd) 이상.

3. 저광도 항공장애등

광원의 중심을 포함하는 수평면하 15°상방의 모든 방향에서 식별할 수 있을 것.

고정된 구조물에 설치하는 경우
부동등은 적색등으로 실효광도 20 (cd) 이상.

이동물체에 설치하는 경우
1분당 60~90회 점멸하는 적색등 또는 황색등으로서 실효광도가 40cd 이상일 것.

라. 설치기준

1. 고광도 항공장애등

150m이상의 건조물

2. 중광도 항공 장애등

90m ~ 150m 건조물

3. 저광도 항공장애등

45m이상 ~ 90m 미만의 건조물

마. 항공장애등의 관리

항공장애등은 개수, 및 청소를 실시하여 항상 완전한 상태로 보전.
항공장애등 기능이 손상(건축물,식물,기타 물건에 의해)될 경우 이를 제거한다.
부득이한 사유(운영정지, 기능손실) 발생시와 이를 복구한 때에는 교통부 장관에게 보고 한다.
천재, 기타의 사고로 항공장애등의 운영에 지장이 생긴 경우 지체없이 복구하여 운영에 지장이 없도록 한다.
예비품으로 전구가용품을 비치한다.
야간 또는 불량한 기상상태일 경우 점등을 계속한다.

바. 모범설치의 예

항공장애등 설치 물건의 45m 이상의 높이에서 45m를 초과하는 물건의 개략적 형태를 표시하는 위치에 설치 한다.

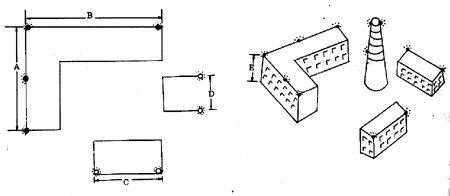

건물의 장애등 설치.
A,B = 45~90m
C,D,E > 45m

사. 기타

1. 항공기의 항행에 특히 위험하다고 교통부장관이 인정한 것.

항공기 출동 경우 재해의 우려가 있는 물건(가스탱크 저유조 등)
90m 이상 높이의 물건.
빈번히 저공비행하는 통로에 있는 물건.
설치위치가 인접건물에 의하여 차폐될 경우 당해물건에 인접하는 물건의 대응위치에 시설.

2. 교통부 장관이 인정하는 적당한 장소

산구(山丘)와 산림.
광범위하게 걸친 물건(저광도 항공장애등에 의한 표시가 부적당하다고 교통부장관이 인정한 것.)

공항의 항공등화
