주위 온도가 급격히 상승한 경우의 작동은 차동식 스포트형과 마찬가지이지만 주위온도가 완만하게 상승하면 차동식의 경우에는 리크구멍의 작용으로 외부압력과 균형을 유지하기 위해 접점은 붙지 않게 되어 있으나 보상식은 이러한 온도상승에 대해서 팽창계수가 다른 2조의 금속이 서로 기능을 합쳐서 바이메탈이 활모양으로 휘면서 접점이 붙는 정온식과 같은 특성으로 작동한다. |
보상식 스포트형 감지기는 차동식과 정온식의 특징과 기능을 함께 갖춘 것이다.
차동식은 실온의 상승속도가 큰 경우에는 동작하는 것이므로 일반적인 화재의 발견에 가장 적합한 것이나화염없이 연기만 내고 타다가 화재가 된 경우 또는 자연발화에 의하여 화재가 되었을 경우와 같이 상승온도가 극히 완만하였을 때에는 동작까지 시간을 요하여 발견시기가 늦어지는 경우가 발생할 수 있다. 그러므로 이와 같은 경우에는 정온식이 오히려 빨리 화재를 발견할 가능성이 있다.
따라서 보상식은 상기와 같은 단점을 보완하기 위해 정온식과 차동식의 장점을 이용하여 차동성을 가지면서 높은 온도에서는 반드시 동작하도록 한 것이다. 보상이라는 것은 차동식의 단점을 보완한다는 뜻으로 해석된다.
|
|
주위 온도가 급격히 상승한 경우의 작동은 차동식 스포트형과 마찬가지이지만 주위온도가 완만하게 상승하면 차동식의 경우에는 리크구멍의 작용으로 외부압력과 균형을 유지하기 위해 접점은 붙지 않게 되어 있으나 보상식은 이러한 온도상승에 대해서 팽창계수가 다른 2조의 금속이 서로 기능을 합쳐서 바이메탈이 활모양으로 휘면서 접점이 붙는 정온식과 같은 특성으로 작동한다. |

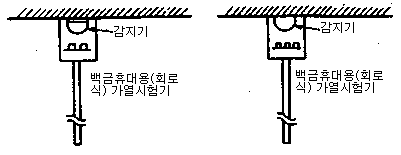

차동식스포트형, 정온식스포트형, 보상식스포트형 및 열반도체식인 감지기에 있어서는(반복해서 가열시험을 할 수 없는 것을 제외한다) 각각 다음과 같이 실행할 것.
주1. 정온식 스포트형 감지기에 관해서는 주위온도와
기준 작동온도의 차가 50℃를 넘는 경우에는 동작시간을 2배로 할 것
주2.
알콜램프 등으로 가열하면 다이아프램을 손상시킬 우려가 있으므로 사용하지
말 것.
|
차동식스포트형감지기, 보상식스포트형감지기 및 열반도체식 감지기 |
정온식 스포트형 감지기 |
||
|
감지기의 종별 |
감지기의 작동시간 |
감지기의 종별 |
감지기의 작동시간 |
|
1종 |
30초 |
특종 |
40초 |
|
1종 |
60초 |
||
|
2종 |
30초 |
2종 |
120초 |
