차동식감지기
일반사항
가. 개요
나. 차동식 스포트형
감기지의 주위온도가 일정한 온도상승률 이상이 되었을
때 작동하는 것으로 일 국소의 열효과에 의해 작동된다.
1. 차동식 스포트형의 원리
1-1. 공기의 팽창을 이용한 것
공기실, 다이아프램, 리이크 구멍 및 접점으로 구성되어
있다. 화재시 급격한 온도상승을 받으면 공기실 내의 공기가 감지기 주위온도의
상승과 더불어 팽창하여 리이크 구멍에 의하여 누설하지 않고 팽창된 공기가
다이아프램을 팽창시켜 접점을 접촉시켜 경보를 발한다.
1-2. 열기전력을 이용한 것
반도체 열전대, 고감도 릴레이 등으로 구성되어 있으며
화재로 인한 급격한 온도상승을 받으면 감열cover에 고정된 반도체 열전대가
열기전력을 발생하여 고감도 릴레이의 접점을 접촉시켜 수신기에 경보를 발한다.
평상시의 완만한 온도상승에 대하여 반도체 열전대의 冷접점 측의 열기전력에
의하여 溫접점측의 열기전력이 상쇄되어 접점이 접촉되지 않는 구조로 되어 있다.
2. 차동식 스포트형 감지기의 구조
명칭 |
특징 |
공기실(air chamber) |
- 열을 유효하게 받기 위해 설치
- 0.8mm 황동판, 0.2mm 아연도금 강판, 0.3mm 석판
- 외부는 방식처리됨
|
diaphragm |
- 압력을 변위시키는 역할을 한다.
- 0.03~0.04mm정도의 인청동판이나 황동판
- 우수한 신축성을 확보하기 위해 파도모양으로 원형가공된다.
|
leak hole
|
- 공기실내부압력과 외부압력에 대한 균형을 유지시키기 위해
설치한다.(공기실 내부의 공기압력을 조절하여 비화재보를 방지하기
위해 설치한다)
- 유리세모관은 나일론이나 유리섬유 등을 용기에 넣어 나사로
압축시켜 제조한다.
- 리크홀이 규정치 이상으로 되는 경우 리크저항이 감소되어
동작시간이 느려지므로 지연보의 원인이 된다.
- 리이크홀이 먼지 등에 의해 막히게 되면 화재가 아닌 난방으로
인한 완만한 온도상승에도 작동하여 비화재보의 원인이 된다.
|
접점 |
- 고정접점과 가동점점으로 구성된다.
- PGS 합금(백금 6%, 금 69%, 은 25%)
|
작동표시장치 |
- 감지기의 작동여부를 나타낸다.
- LED를 사용한다.
|
3. 차동식 스포트형 감지기의 기능
차동식 스포트형 감지기의 감도는 그 종류에 따라 K,V,N,T,k,v,n,t
및 m의 값을 다음 표와 같이 정한 경우 다음 각호에 맞는 기능을 갖는다.
|
종별
|
작동시험
|
부작동시험
|
|
계단상승
|
직선상승
|
계단상승
|
직선상승
|
|
K
|
V
|
N
|
T
|
M
|
k
|
v
|
n
|
t
|
m
|
|
1종
|
20
|
70
|
30
|
10
|
4.5
|
10
|
50
|
1
|
2
|
15
|
|
2종
|
30
|
85
|
30
|
15
|
4.5
|
15
|
60
|
1
|
3
|
15
|
3-1. 작동시험
- 실내온도보다 K℃ 높은 풍속 V cm/s의 기류에 넣었을 때 N 이내에 작동할
것
- 실내온도에서 T℃ 매분의 비율로 직선적으로 상승하는
기류를 더했을 때 M 분 이내에 작동할 것
3-2. 부작동시험
- 실내온도보다 k℃ 높은 풍속 v cm/s의 기류에 넣었을
때 m분 이내에 작동하지 않을 것
- 실내온도에서 t℃ 매분의 비율로 직선적으로 상승하는 기류를 더했을
때 m분 이내에 작동할 것
4. 시공
감지기
설치기준 참고
5. 기능시험
차동식스포트형, 정온식스포트형, 보상식스포트형 및
열반도체식인 감지기에 있어서는(반복해서 가열시험을 할 수 없는 것을 제외한다)
각각 다음과 같이 실행할 것.
5-1. 가열시험
주1. 정온식 스포트형 감지기에 관해서는 주위온도와
기준 작동온도의 차가 50℃를 넘는 경우에는 동작시간을 2배로 할 것
주2.
알콜램프 등으로 가열하면 다이아프램을 손상시킬 우려가 있으므로 사용하지
말 것.
- 시험방법
가열시험에 의해 감지기를 가열한
경우, 감지기가 정상적으로 작동하는 지를 다음 사항으로 확인할 것.
- 차동식 스포트형 감지기 및 보상식 스포트형
감지기에 있어서는 백금 휴대용 회로식 시험기(화구에 2개 이내 또는
적외선 전구 250W 이하)를 가지고 감지기를 가열하여 감지기가 작동을
개시하기까지의 시간을 측정한다.
- 정온식스포트형 감지기 및 열반도체식 감지기에
있어서는 백금 휴대용(회로식) 가열시험시(화구가 3개 이내) 또는 적외선
전구(500W 이하)를 가지고 감지기를 가열하여 감지기가 가열하기까지의
시간을 측정한다.
- 가부의 판정기준
감지기의 작동시간이
다음 표에 표시하는 수치 이하일 것
|
차동식스포트형감지기, 보상식스포트형감지기
및 열반도체식 감지기
|
정온식 스포트형 감지기
|
|
감지기의 종별
|
감지기의 작동시간
|
감지기의 종별
|
감지기의 작동시간
|
|
1종
|
30초
|
특종
|
40초
|
|
1종
|
60초
|
|
2종
|
30초
|
2종
|
120초
|
5-2. 연소시험(정온식을 제외한다)
- 시험방법
감지기의 부착면의 상태가 들보
등에 의한 적은 구획이 인접한 경우, 화재 때 유효하게 작동하지 않을 우려가
있는 경우에 한하여 전항의 차동식 분포형감지기의 연소시험 방법에서의
감지기를 작동시켜서 행하는 시험에 준하여 실행할 것
- 가부판정의 기준
감지기의 작동시간이
60초 이내일 것
다. 차동식 분포형
주위온도가 일정한 온도상승률 이상이 되었을 때 작동하는
것으로서 광범위한 열효과의 누적에 의해 작동되며, 공기관식, 열전대식, 열반도체식이
있으며, 감도에 따라 1종,2종,3종으로 나누어진다.
(소방기술기준 85조 5항)⑤지하구에 설치하는 감지기의 종류는 정온식감지선형감지기·차동식분포형감지기· 광전식분리형감지기
또는 행정자치부장관이 정하여 고시하는 감지기를 설치할 것
1. 공기관식
|
|
공기관과 다이아프램, 리이크구멍 및 접점으로 구성되며,
천장면에 펼쳐진 공기관이 화재에 의하여 열을 받으면 공기관 내의 공기가 팽창하여
검출기의 리이크구멍에서 누설되지 않은 팽창한 공기가 다이아프램을 팽창시켜
접점이 접촉되어 경보를 발한다.
화재 이외의 완만한 온도상승의 경우에 공기관 내의 공기의 팽창이 작은 리이크구멍으로
누설되므로 아이아프램의 접점이 접촉되지 않아 화재신호를 발하지 않는다.
|
정해진 범위 내의 공기팽창에 대해서는 경보를 발하지
않는다. 그러나 일단 화재의 경우는 공기의 팽창이 크게 되므로 리크구멍으로
빠져나가지 못한 팽창된 공기가 다이아프램으로 들어가 접점을 붙여주는 구조로
되어있다.
1-1. 공기관식 감지기 시공방법
1-1-1. 공기관의 접속
|
|
- 공기관의 연결은 그림과 같이 슬리브를
사용하여 납땜할 것.
- 접속은 공기관의 끝을 잘 닦고 납을
올린다음 이 부분을 슬리브에 넣고 슬리브의 표면을 닦은 다음
납땜을 한다.
- 접속하는 부분은 부식을 고려하여 공기관과
같은 도장색에 맞추어 도장할 것.
- 슬리브는 중앙에 공기관의 삽입정도를
알 수 있도록 오목한 부분이 있는 것이 좋다.
|
1-1-2. 비닐피복 공기관의 시공
- 화학공장, 화학실험실 등 부식성가스가 발생하는
곳에서는 비닐피복의 공기관을 사용하게 된다. 이 경우 공기관의 취급 및
슬리브 조인트에 특히 주의를 요한다.
- 비닐이 상하지 않도록 주의하여야 한다(부식발생)

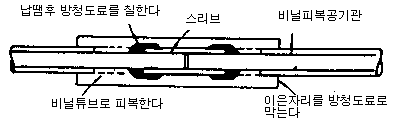

- 슬리브조인트는 그림과 같이 조인트 부분을 비닐튜브로
피복하고 그 이은 자리에는 반드시 방식처리(도료)를 할 것.
1-1-3. 최저노출길이
1-1-4. 검출부의 부착
- 검출부는 앞뒤로 5°이상 기울어지지 않게 하고,
견고하게 부착한다.

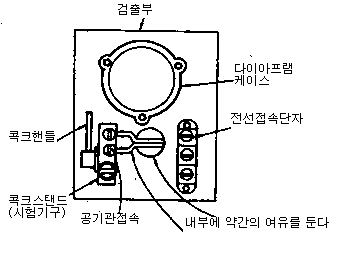

1-1-5. 공기관과의 연결
- 검출부와 공기관과의 접속은 그림과 같이 공기관
연결단자에 공기관을 넣고 공기가 누설되지 않게 납땜한다.
1-2. 기능시험(화재작동시험)
1-2-1. 유통시험
- 연결접속을 끝낸 경우에는 접속한 곳이 양부나 또는
공기관에 물방울의 침입에 의한 유통불량을 조사하기 위해 유통시험을 하여야
한다. 이것은 슬리브조인트를 할 때마다 행한다.

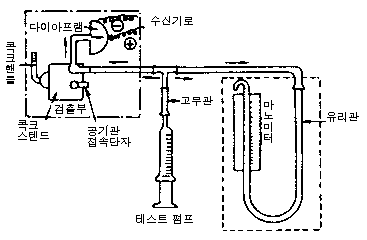

- 그림과 같이 공기관에 마노미터를 접속시켜 마노미터의
눈금으로 20mm 이상의 압력을 보내어 수위를 안정시킨다. 수위가 불안정한
경우에는 접속된 곳이 불량한 곳이 있거나 또는 물방울이 침입하는 경우도
있으므로 더욱 세부적인 점검을 하여 필요에 따라 공기관을 갈아끼우는 등의
조치를 한다.
- 시험방법
공기관에 공기를 유입시켜 공기의
누설, 찌그러짐, 막힘 등의 유무 및 공기관의 길이 등을 다음 그림과 같이
확인할 것
- 검출부 시험공 또는 공기관의 한 쪽 끝에
마노미터를 접속시키고, 다른 한쪽 끝에 테스트 펌프를 접속시킨다
- 테스트 펌프로 공기를 불어넣어 마노미터의
수위를 약 100mm(반치)로 상승시키고 수위를 정지시킨다. 정지하지 않는
경우에는 누설의 우려가 있으므로 시험을 중지하고 각 부를 점검한다.
- 시험코크 또는 키를 접점수고치에 조정하고
테스트 펌르로 적량의 공기를 서서히 불어 넣음
- 감지기의 접점이 닿혔을 때 마노미터의 수위(반치)를
일고 접점 수고치를 측정한다.
- 가부의 판정
접점수고치가 각 검출부에
지정되어 있는 수치의 범위 내에 있을 것.
1-2-2. 펌프시험
- 시험방법
테스트 펌프로 감지기의 작동공기압(공기팽창압력)에
상당하는 공기량을 불어넣어서 작동하기까지의 시간이 적정한지 그 여부를
다음과 같이 확인한다.
- 상기의 그림과 같이 검출부의 시험공에 테스트펌프를
접속시켜 시험콕크 또는 키를 작동시험 위치에 조정한다.
- 각 검출부에 명시되어 있는 공기량을 공기관에
불어 넣는다. 이 경우 불어넣는 공기량은 감지기 또는 검출부의 종별
혹은 공기관의 길이에 따라 다르므로 지정량 이상의 공기를 불어넣지
않도록 유의 할 것( 다이아프램의 손상방지)
- 펌프의 시험에 따라 시험콕크 또는 키를 작동시험위치에
조정함으로써 불어넣은 공기가 리크저항을 통과하지 않는 구조에 있어서는
지정된 공기량을 불어넣은 직후 신속히 시험관 콕크와 키를 정해진 위치호
복귀시킬 것.
- 가부의 판정기준
공기를 불어넣은 후
감지기의 접점이 작동하기까지의 시간이 각 검출부에 지정되어 있는 시간의
범위 내의 수치일 것.
1-2-3. 작동계속시험
- 시험방법
전지화재 작동시험에 의해 감지기가
작동을 개시한 때부터 작동정지까지의 시간을 측정하여 감지기의 작동이
계속 정상인지를 확인한다.
- 가부판정의 기준
감지기의 작동계속시간이
각 검출부에 지정되어 있는 시간의 범위 내에 있어야 한다.

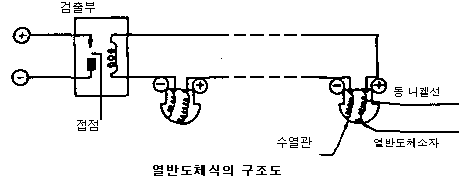

2. 열반도체식
감열부와 검출기로 구성되며, 감열부는 화재에 의하여
급격한 온도상승을 받으면 열기전력의 발생이 큰 메타릴레이가 작동하여 경보를
발하지만 완만한 온도상승에는 열기전력의 발생이 적어 메타릴레이가 작동하지
않는다.
2-1. 시공
감지기
설치기준 해설 참고
2-2. 기능시험
2-2-1. 화재작동시험
- 시험방법
감지기의 작동전압(열기전력)에
상당하는 전압을 미터릴레이 시험기에 의해 검출부(미터릴레이)에 가해 졌을
때의 작동전압이 정상인지의 여부를 일률적으로 다음 사항과 같이 확인할
것
- 시험기의 스위치를 작동시험측에 넣는다.
- 다이알을 완만하게 조작하고 검출부에 전압을
가하여 작동했을 때의 작동전압치를 측정한다.
- 가부의 판정기준
작동전압치가 각 검출부에
지정되어 있는 수치의 범위 내에 있을 것.
3-2-2. 열전대회로의 합성저항시험
- 시험방법
열전대회로의 합성저항치가
지정저항치(검출부에 명시되어 있다) 이상의 수치인 경우, 유효하게 작동하지
않을 우려가 있기 때문에 합성저항치가 적정한지를 확인하기 위해 미터릴레이
시험기의 플러그를 꽂고 저항치를 측정한다.
- 가부판정의 기준
회로의 합성저항치가
각 검출부에 지정된 수치의 범위내에 있을 것.
3-2-3. 연소시험
- 특수한 천장 등에 시공된 경우 그 부착상태가 외부에서
가열되었을 때 효율차가 생길 것으로 예상되는 것에 한하여 실행한다. 이
경우 1 감지구역의 수열면이 1 검출부의 접속길이의 20% 이상(공기관식에
있어 전장의 20%, 열전대식에 있어서는 열전대부의 20% 이상, 열반도체식에
있어서는 감열부의 접속개수에 20% 이상)이 되는 장소이고, 또한 천장이나
벽, 조명기구, 배선 등에 자상을 미칠 우려가 없는 장소를 선정하여 실행할
것.
3. 열전대식
|
|
- 감열부에
열전대를 사용한 것으로 감지구역마다 여러 개의 열전대를 접속전선을 통하여
직렬로 접속하여 화재시의 온도상승에 의하여 각 열전대에서 흐르는 열전류를
검출기에서 검지하여 화재를 감지하는 방식이다.
- 열전대 : 각기 종류가 다른 금속을 접합하여
열용량에 차이가 있게 한 것
|
열전대와 검출기로 구성되어 있으며, 천장면에 설치된
열전대의 부분이 화재의 열기에 의해서 급격히 가열되면 열기전력이 발생되어
미터릴레이에 전류가 흘러 접점을 붙게 함으로써 수신기에 화새신호를 발한다.
그러나 난방 등에 의한 완만한 온도상승에 대해서는 열기전력이 작으므로 작동하지
않는다.
3-1. 시공
감지기
설치기준 해설 참고
3-2. 기능시험
3-2-1. 화재작동시험
- 시험방법
감지기의 작동전압(열기전력)에
상당하는 전압을 미터릴레이 시험기에 의해 검출부(미터릴레이)에 가해 졌을
때의 작동전압이 정상인지의 여부를 일률적으로 다음 사항과 같이 확인할
것
- 시험기의 스위치를 작동시험측에 넣는다.
- 다이알을 완만하게 조작하고 검출부에 전압을
가하여 작동했을 때의 작동전압치를 측정한다.
- 가부의 판정기준
작동전압치가 각 검출부에
지정되어 있는 수치의 범위 내에 있을 것.
3-2-2. 열전대회로의 합성저항시험
- 시험방법
열전대회로의 합성저항치가
지정저항치(검출부에 명시되어 있다) 이상의 수치인 경우, 유효하게 작동하지
않을 우려가 있기 때문에 합성저항치가 적정한지를 확인하기 위해 미터릴레이
시험기의 플러그를 꽂고 저항치를 측정한다.
- 가부판정의 기준
회로의 합성저항치가
각 검출부에 지정된 수치의 범위내에 있을 것.
