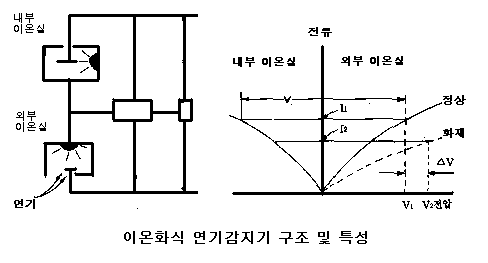

1. 이온화식 연기감지기
이온화식은 공기를 이온화하고 그 이온이 전하를 운반하므로 미세하지만 공기 속을 전류가 흐르게 하고 그 공간에 미립자가 들어가면 이온을 흡착하여 전하를 뺏기 때문에 흐르던 전류가 감소하는 것을 검출하는 것이 그 원리이다. 연기의 색상에는 영향을 받지 않으나 작은 입자쪽에 감도가 치우쳐 있다
1-1. 이온화식 연기감지기의 특징
- 주요구성요소
방사선원, 이온챔버, 이온전류 검출부 - 작동원리
연기에 의한 이온전류의 변화이용 - 가연물의 종류
플라스틱제품, 가솔린 등 가연성 액체 - 연기의 색
탄소입자를 가져 검은색 연기 - 화재형상
연소속도가 빠른 불꽃화재 - 이온화식 연기감지기는 불꽃화재에 의해 생성되는 아주 작은 입자(1㎛ 이하)에 대해 상당히 민감한 반응을 나타낸다.
- 설치장소
육안으로 연소생성물을 식별하기 곤란한 컴퓨터실 등

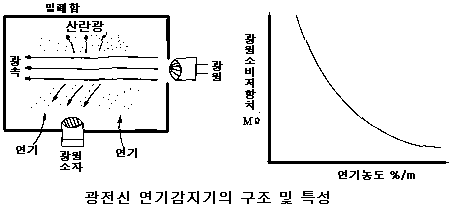

2. 광전식 연기감지기
Mie의 분산법칙을 이용한 光電式연기감지기는 암실 속에 940㎚의 중심파장을 가진 적외선을 투사해 물체를 투입하면 그 물체가 다시 광선을 받아 반사하는 광선이 들어갈 수 잇는 위치에 수광소자를 설치한 구조를 가지고 있다. 이 암실에 연기입자가 적외선을 받아 입자의 형상에 따라 다양한 모양으로 광선을 반사하게 된다.
2-1. Mie의 분산법칙(Mie Dispersion Law)
공기中에 부유하는 작은 입자의 직경이 반사된 빛의 파장보다
길어야만 빛이 반사된다는 것으로, 적외선은 가시광선보다 파장이 길어 연소과정에서
발생한 입자를 적외선 방출 diode를 사용하여 검출할 수 있으며 또한 적외선
방출 diode는 가격이 저렴하고 전력소비가 적은 장점이 있다.
이 형태의 감지기는 940㎚의 중심파장을 통상 사용하며 이것이 감지 가능한
입자크기의 下限値이다. 그러나 크센논 방전장치를 사용하면 이 하한치를 더욱
낮출 수 있다. 크세논光原은 300㎚의 이하의 입자를 발생하므로 적외선 방출장치보다
3배의 능력을 발휘한다.
2-2. 특징
- 주요구성요소
광원, 광수신부, 출력전압변화 검지부 - 작동원리
산란광, 감광에 의한 광전지나 광 저항소자의 변화이용 - 가연물의 종류
느린 훈소가 예상되는 가연물 - 연기의 색
회색(엷은 색)연기 - 화재형상
연소속도가 느린 훈소화재 - 산란광식 연기감지기는 훈소화재시 생성되는 크기 1㎛이상의 눈에 보이는 입자에 대해 훨씬 민감하다. 훈소화재는 저에너지 화재이므로 불꽃화재에 의한 연기입자보다 큰 입자를 생성하게 된다.
- 설치장소
내부연소장치를 가진 공간, 주방부근, 느린 훈소화재가 예상되는 보호공간
3. 아나로그형 연기감지기
중략
