정온식 감지선형 감지기

가. 개요

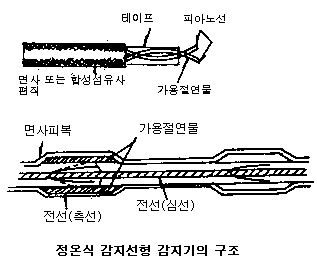

나. 구조 및 원리



다. 특징

  1. 감지기를 설치한 어느 지점에서도 감지가 똑 같이 된다.
  2. 주위조건에 따라 선형감지기 사용의 온도폭이 넓다.
  3. 동일회로에서 온도조건이 서로 다른 선형감지기와의 연결도 가능하다.
  4. 부식, 화학물질,먼지,습기 등에 잘 견딘다.
  5. 선형감지선 자체의 이상유무도 감지한다.
  6. 어떠한 시설에도 설치,철거, 재설치가 용이하다.
  7. 방폭지역 및 위험지역에서도 사용이 가능하다.
  8. 하나의 회로로 3500ft(1,067m)까지 포설이 가능하다.
  9. 일부분 훼손시 제거하고 새 것으로 접속하면 사용이 가능하다.

라. 적용

  1. 케이블 트레이상의 케이블 온도검출
  2. 배전설비
  3. Conveyer
  4. 집진기,냉각탑,창고, 연료탱크, 송유관, 터널, 광산 등 기타

마. 설치기준

  1. 감지기 설치기준(소방기술기준 85조 3항10)
  2. 부착높이는 4m미만일 것
  3. 감지선형 감지기는 실내로의 공기유입구로부터 1.5m 이상 떨어진 위치에 설치
  4. 주방, 보일러실 등 다량의 화기를 단속적으로 취급하는 장소에 설치하되 공칭작동온도가 최고주위온도보다 20℃ 이상 높은 것을 선정하여 설치한다.
  5. 감지선은 보일러실 등 실내에 설치시에는 옥내애자를 이용하여 천장과 근접시켜 설치한다.
  6. 지하구에 설치시 1개 경계구역의 길이를 700m이하로 설정하며, 천장 또는 cable 선반 등 화재를 유효하게 감지할 수 있도록 설치

바. 기능시험

사. 취급 및 설치시 주의사항

  1. 선형감지기는 구부리는 경우 공구를 사용하지 말 것
  2. 외피에 손상이 가지 않도록 적당한 힘으로 당길 것.
  3. 열에 예민하므로 보관 및 설치시 열 발생구역여부를 고려할 것.
  4. 감지기 외부에 페인트 등 열감지를 저해할 수 있는 물질이 도포되지 않도록 할 것.
  5. 선형감지기 설치시 각 zone 및 말단부분에는 각각 terminal box 및 ELR box를 설치하여 연결한다.
