청각장애자용 화재경보장치
가. 개요
청각장애자를 위해 개발된 화재경보장치는 주택용과 청각장애자를 위한 시설용의 두 종류로서 이미 설치된 자동화재탐지설비 등에 연동시켜 경보음을 강한 빛의 신호로 변환, 청각장애가 있는 사람도 시각 또는 감각(진동)에 의해 화재를 감지할 수 있도록 한 것이다.
나. 일반주택용 화재경보장치
주택용의 화재경보기로서 널리 보급되어 있는 간이형 화재경보기와 연동하여 소리를 빛으로 변화시켜 화재를 알리도록 한 것으로 간이 화재경보기(연기실), 소리센서 송신기, 수신기, 자각용 진동기 등으로 구성되어 있다.
|
|
다. 신체 장애자시설용 화재경보장치
장애자가 집단으로 생활하는 장소에 설치하는 화재경보장치로 이 장치의 구성은 방화대상물에 설치되어 있는 자동화재탐지설비와 거의 동일하지만, 청작장애자를 대상으로 하고 있기 때문에 벨의 명동장치 이외에 크세논램프 점멸등을 설치해서 발생경보를 눈으로 감지할 수 있도록 하고 있다.

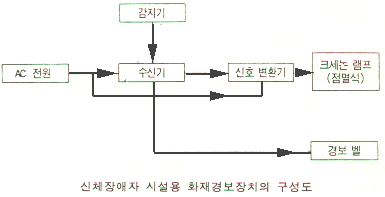

동작원리는 각 실에 부착되어 있는 연기 또는 열 감지기에서 화재를 감지하면 그 전기적신호가 수신기에 전달되며, 전기적 신호로 작동되는 On-Off 회로를 통해 신호변환기로 입력된다. 신호변환기의 부하회로에는 각 방에 설치되어 있는 크세논 램프가 배선으로 접속되어 있어서 입력신호에 의한 모든 크세논램프가 점멸한다.
