ID(Identification)-CARD 시스템은 건물내의 모든
근무자에게 IC BASE의 통일된 신분증(ID 카드)을 지급하여 빌딩 외부의 방문객과
구별함으로써 근무자에게는 편리한 건물 시설의 이용을 제공하며, 외부의 침입자로부터는
시설 및 정보의 보안을 유지하는 양면적인 기능을 제공하여야 한다.
이러한

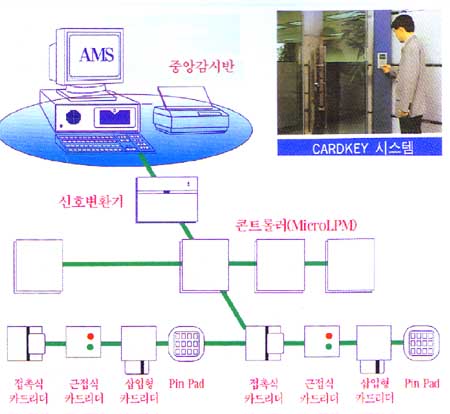

ID CARD 시스템의 주요 구성은 CARD READER, DOOR LOCK, 방범용 침입 감시센서와
이들을 통합하는 DPC및 통합관리 제어하는 HOST로 구성되어야 한다.
기존 CREDIT카드나 자기 카드와 같은 크기, 같은 두께의 프라스틱 카드에 MIRCRO-PROCESSOR 및 ROM 등의 소자를 내장하여 대량(현재 8000자 가능)의 정보를 기록하고,카드 내의 정보를 쉽게 읽을 수가 없어 고도의 SECURITY를 보장하는 카드로서 미래 신용 사회의 NEW MEDIA로 각광받고 있는 차세대 카드이다.
구분 |
자기카드 |
IC카드 |
광카드 |
기억 용량 |
72 Byte |
1K bit-8K Byte |
400k∼2M Byte |
문자수 |
72자 |
128-8.000 자 |
400,000∼2,000,000자 |
구조 |
플라스틱카드에 자기기록매체 부착 |
플라스틱 카드에 IC내장 |
플라스틱 카드에 레이저 기록매체 저장 |
기억 방식 |
자기 |
IC 메모리 |
레이저 광 |
연산 기능 |
없음 |
카드의 IC에서 수행 |
없음 |
암호 번호 |
숫자 4자 |
영, 숫자 증가 가능 |
암호번호 조회기능 없음 |
카드 크기 |
54*86*0.76㎜ |
||
용도 |
|
|
|
기타 |
|
|
|
휴대성이 우수하기 때문에 DATA FILE의 분산보관이 가능하여 HOST 컴퓨터의 부담을 경감한다.
IC CARD는 프라스틱에 삽입되는 IC의 종류에 따라 구분되어진다.
CPU 내장카드를 기본으로 정보표기기능, 정보입력기능
보유카드 자체 내에 전원 배터리 내장하고 다양한 s/w 기능을 부가시킨 휴대
단말기라고 할 수 있다.
프라스틱 재료인 PVC SHEET를 7∼8장 포개어 열 PRESS한 적층 구조 내에 CPU와 메모리를 1 CHIP으로 내장하고, 인쇄쉐 및 자기 STRIPE 등을부착한 카드이다.
IC 카드용 CD, ATM, HANDY TERMINAL, POS 시스템 등 응용분야에 적합하게 개발하여 사용할 수 있다.
개별로 CARD를 발급하며 분실 및 이전시에는 중앙장치의 취소 명령으로 사용이 불가능하여야 한다.
해당 사무실 출입 등에 사용되며 개인번호를 부여하여 한층 더 통제의 효율성을 강화할 수 있도록 한다.
방문자 카드를 사용하며, 퇴실시에 회수하도록 한다.
전원 이상시에도 최소 8시간 이상 데이터의 보관이 가능하도록 CONTROLLER에 비상전원을 내장한다.
SYSTEM 전체는 화재에 준하는 비상 상황이 발생하여 CONTROLLER의 기능이 마비되었을 때에는 출입이 허용되도록 FAIL-SAFE TYPE으로 구성한다.
COMPUTER(HOST) 또는 COMMUNICATION CONCENTRATOR 기능이 마비될 경우 ACCESS CONTROL UNIT 자체 기능으로도 출입 관리가 될 수 있도록 구성한다.
경비원이나 청소부에게 발급하며 특수 시간대에만 출입이 가능 하도록 한다.
CCMS는 항상 CONTROLLER의 상황을 CHECK하고 이상 발생시에는 상황을 표시한다.
OPERATOR의 등급에 따라 SYSTEM CHECK 및 수정이 제한되어 SYSTEM의 보호가 가능하여야 한다.
CCMS에서는 개별 또는 DOOR의 개폐가 가능하여야 한다.
SENSOR 및 DOOR DETECTOR의 경보를 수신하여 OPERATOR에게 (시각 및 청각)을 통하여 경보를 알려야 한다.
ALRAM 발생시 사고위치 및 처리 내용이 GRAPHIC과 TEXT로 보여줌으로써 OPERATOR가 보다 즉각적으로 대처할 수 있도록 한다.
특정별, CARD별, 출입문별 등 여러 양상으로 DATA를 분류할 수 있어야 하며 Ploppy DISK등 보조 기억장치에 DATA를 기록 보관하고 PRINTER를 출력할 수 있어야 한다.
향후 확장을 고려하여 1024개의 READER 및 DOOR 제어가 가능토록 한다.
최대 1,000매 이상의 CARD수용이 가능토록 한다.
CARD READER는 DOOR HANDLE쪽의 벽면에 설치하며, 마감시에 미려하도록 벽면매립형을 사용하여야 한다. 또한 사용자가 개폐여부를 알 수 있도록 INDICATION LAMP가 붙은 형을 사용하여야 한다.
DOOR LOCK은 문짝부에 첨부하며 CONTROL WIRE는 경첩 상단부 쪽으로 연결되어 문틀까지 이어진 배관을 타고 입선하도록 하여야 한다.
