1-2. 차량검출기 설치방법
1-2-1. 검출기 회로방식의 선정
구분 |
1회로 방식 |
2회로 방식 |
||
구성 |
입, 출구에 각 1회로 차량검지기 + 루프코일 1
|
입, 출구에 각 2회로 차량검지기 + 루프코일 2
|
||
기능 |
차량검지(진행 방향은 알 수 없다) |
차량검지 및 진행방향을 알 수 있다. |
||
적용 |
|
|
||
특징 |
|
|

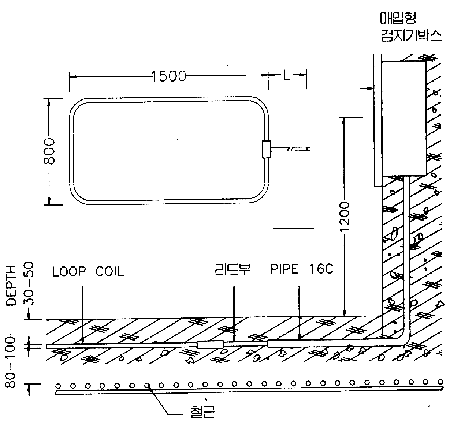

1-2-2. 루프코일 설치도
|
2. 신호관제 시스템
주차장 내의 차량의 흐름을 자동적으로 안전하고 원활하게
하기 위한 시스템으로 만차표시,차량 방향표시등을 자동으로 제어 표시하며 CAR
LIFT 방식과 RAMP방식이 있다.
|
2-1. 신호등
|
|
|

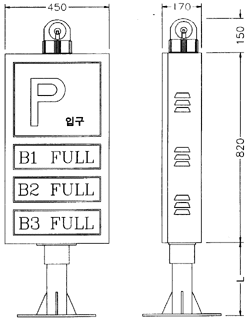

2-2. 만차 표시등
|
|
층별 만차등 |
입구만차등 |
- 전조식
아크릴 문자판 뒷면에서 비추고, 스모크 필터를 통해 흑색 바탕에 적색으로 만차를 부각 시키는 방식이 일반적으로 사용된다. - 자막필름 전환식
테프론 자막(우유색에 적색 만차, 청색 공차)을 모터로 감아 표시한다. 태양광 직사시라도 충분히 식별이 가능하므로 옥외용으로 사용된다. - 문자판 회전식
아크릴 문자판을 사각으로 짜서 이것을 모터로 회전시켜 표시하며, 옥외용으로 사용. - 주차대수 카운터
각차로에 설치된 차체검지기로 주차대수를 카운터하여 상황을 표시함으로써 장내외의 차량유도를 효과적으로 하기위해 설치하며, 각 층별 대수, 입출고누계, 전체 층 대수를 계수로 표시한다.
2-3. 차량 유도등
|
|

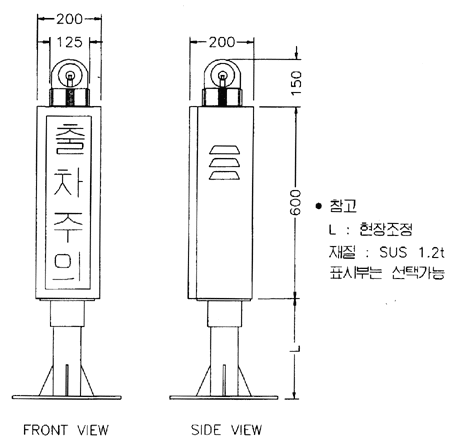

2-4. 출차 주의등
|
|
|
2-5. 입구만차 경보등
- 입,출구가 공통으로 출차주의등을 설치할 수 없을 때 적용
2-6. 장내 경보등
|
|
2-7. 중앙감시반
|
|
3. 재차표시시스템
주차장 내의 각 구역에 주차하고 있는 상황을 표시하는
시스템으로 주차가능 위치표시, 방향지시를 자동으로 제어 표시한다.
실제의
주차상황을 알고 장내 깊숙한 곳의 주차 스페이스 등 국부의 감시가 가능하므로
효과적으로 진행방향 표시등을 사용하여 공차구역으로 유도한다.

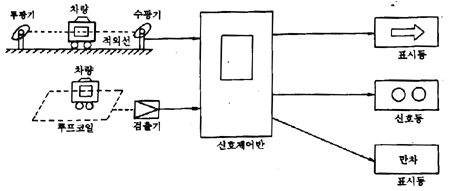

3-1. 신호 제어반
3-1-1. 신호 제어방식
- 시소제어법
차의 차로 통과 예정시간의 설정에 타이머를 이용한 방식으로, 차랸검지기가 차량검지시 시호가 적으로 전환한 다음 타이머에 의해 설정된 시간에 청으로 복귀한다.
타이머의 설정시간(5~10초) = 차로 통과에 요하는 시간 + 여유시간
고속 주행장소에서는 부적당 하다. - 폐색 제어법
차로내에 차가 0 으로 되었을 때 신호를 복귀시키는 방법으로 고속으로 주행하거나 예측할 수 없는 급구배 경사로 등 위험한 차로에 사용.
4. 요금자동계산 시스템
요금계산기, 주차권발매기 또는 차량번호 인식장치, 차단기, 요금표시기, 차량검출기, 등으로 구성된다.
4-1. 차량번호 인식장치
차량번호인식장치는 고속화상처리기를 이용하여 차량번호 문자의 식별을 영상화하여 번호를 추출하는 장치로서 촬상부, 조명부, 차량검지연동부, 화상인식 처리부로 구성된다.
4-1-1. 촬상부
CCD카메라로 차량의 접근하면 포착한 영상신호를 자동으로 화상인식 처리부로 송출.
4-1-2. 조명부
촬상부에서 양질의 화면을 얻기위해 차량의 전면 번호판을
조명.
(운전자의 눈부심을 방지하도록 조명등에 필터설치 등을 강구한다)
4-1-3. 차량검지 연동부
차량의 입,출상태를 검지하여 신호송출.(루프코일, 광센서 등)
4-1-4. 화상인식 처리부
CCD카메라에 포착된 영상신호를 화상메모리에 입력후
고속 화상 처리부와 프로그램에 의하여 차량번로를 추출하여 주컴퓨터 또는 요금계산소에
전송.
|
|
4-2. 설계시 주의사항
- 주차권 계산처리 소요시간과 적정 처리대수
◎입장 : 약 10~15초/대, ◎계산처리 : 15~20초/대 - 출입구의 처리대수 : 1일 예상 출입대수가 1,000대 당 1개소.
- 주차권발매기 및 차단기는 경사로에 설치를 배제 할 것.
- 주차권발매기의 설치는 차도면에서 1000~1020㎜가 적당하며, 1050㎜가 넘지 않도록 한다.
- 주차권발행기 및 요금계산소는 차가 안전하고 용이하게 접근할 수 있는 위치 선정.
- 요금계산소에 차량정지시 공도상에 차량이 돌출되지 않도록 할 것.
- 차단기 직후의 차량검지기는 주차장 내의 차량(방향전환 및 후진 등)이 검출되지 않도록 할 것.
5. 장내 감시 시스템
주차장내에 CCTV를 설치하고 이를 주차관제실에서 모니터링하여 주차장내 상황을 감시하는 설비.
