작업이 종료될 때는 작업중에 기설 케이블에 손상을
주지 않았는지 확인하고 작업을 정리하고 청소한다.
2. 지하포설 순서도

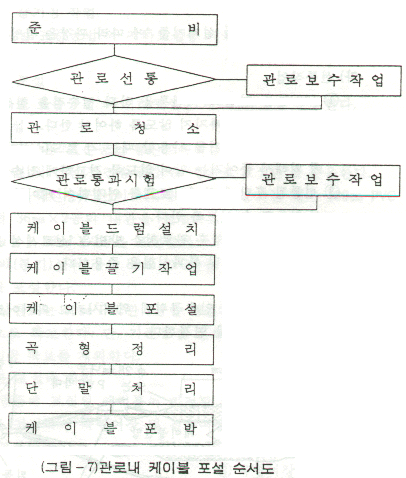

2-1. 관로내 케이블 포설순서
2-2. 통신구 케이블 포설순서
2-3. 준비사항
- 인수공의 위치,번호 및 구간길이를 검검, 케이블 사용계획을
확인한다.
- "통신토목 설계기준"에 따라 관경을 결정하고 종류
및 형태를 조사한다.
2-4. 선통작업
- PVC 관을 연결하여 선통을 하되 접속점을 철선으로
견고하게 묶어서 선통시 빠지지 않도록 하여야 한다.
- 지하관로 선통기를
사용할 때에는 각 로드(rod)의 연결부가 진동에 의해 풀어지는 일이 없도록 견고하게
접속하여야 한다.
- 선통된 후단에 와이어로프를 연결하여 케이블 또는 내관
포설시 이용할 수 있도록 한다.
2-5. 관로청소 선로작업후 관로 청소방법은 "선로시설
표준공법"의 지하포설 관로청소 및 통과시험을 준용한다.
2-6. 내관포설

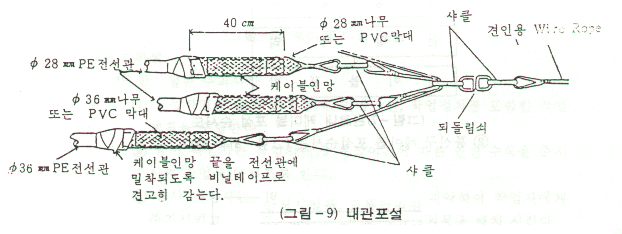

- 각 내관 드럼을 인수공 위에 위치시키고 와이어로프에
그림과 같이 내관을 연결한다.
- 다음 인수공에서 와이어로프를 인장하여 내관을 포설한다.
- 내관이 다음 인수공까지 포설이 되면 온도신축에 대처하기 위해 관구로부터
30cm정도 절단한다.
- 다음 케이블 포설작업시에 내관이 빠져나오지 않도록
내관을 고정시킨다(내관을 제외한 구멍은 밀폐)

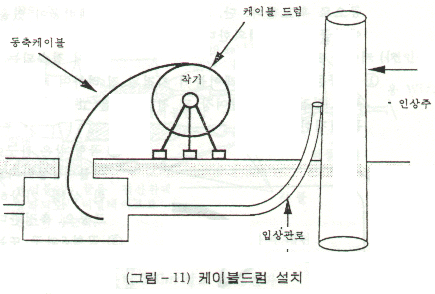

2-7. 케이블 드럼의 설치
"선로시설 표준공법"의
지하포설중 케이블 드럼의 설치 및 포설방법을 준용한다.
2-8. 케이블 끌기점 작업
"선로시설 표준공법"의
지하포설중 케이블인장단의 작성을 준용한다.

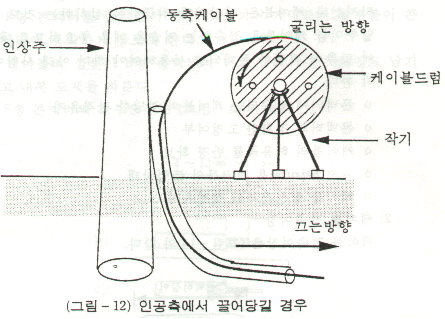

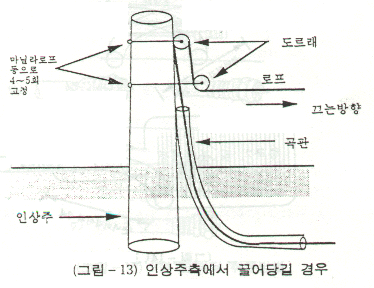

2-9. 케이블 포설
"선로시설 표준공법"의
지하포설중 케이블포설을 준용한다.
2-10. 관로포설
- 관로포설은 "표준공법 통신토목시설"를 준용한다.
- 초간선 및 간선(광전송구간)은 "광관로 포설편을 준용한다.
- 간선(동축전송구간)이
17C케이블이 적용되는 경우 100mm PVC관에 36mm*2공의 내관을 포설하고 기타간선은
100mm PVC에 36mm*1, 28mm*2공을 포설한다.
- 분배(분기)선의 경우 80mm
PVC관을 매설하여 28mm 2공의 내관을 포설한다.
- 입상관로는 50mm 2공을
매설하여 포설하되 1공은 예비공으로 확보한다. 단 기존통신선로의 예비공이
있을 경우에는 예비공 확보를 제외한다.
2-11. 케이블 포설후 처리
- 인공 등에 포설된 케이블이 지정된 접속점에서 접속되는지

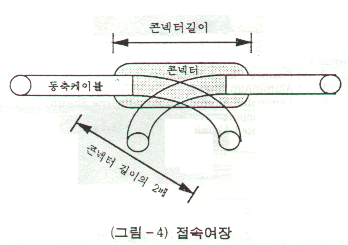

여부를 점검하여 곡형여장 및 접속여장을 고려하여 케이블 길이를 결정한다.
- 곡형 여장은 관구에서 케이블이 정상위치로 곡형된 상태를 가상하여 로프 등으로
측정한다.

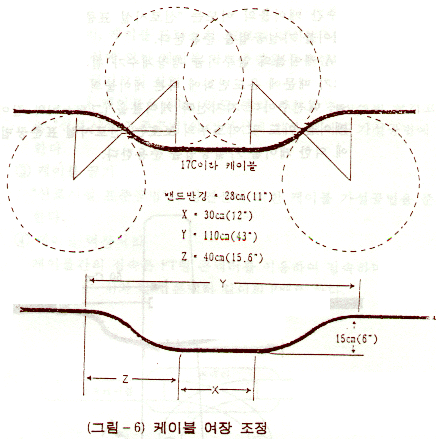

- 곡형은 관구 또는 접속점으로부터 7cm 이상 떨어져서 곡률반경
및 접속여장은 본 공법의 가공설치를 준용하여 루프형 기구를 사용하여 그림
10과 같이 곡형한다.
- 인공 또는 동도내에 케이블을지지할 경우에는 케이블
걸이 위에 올려 놓으면 최하단에서 상단순으로벽내측에서 외측순으로 케이블
걸이를 사용하며 각 단에서 꼬이지 않도록 하여야 한다.
- 인공 또는 수공내에
포설된 케이블을 포박끈으로 케이블 걸이에 포박하든가 케이블 걸이에 올려놓고
일시고정해 둔다. 또한 관구 부근에는 가급적 직선으로 되게 해 둔다.
-
관구에는 관구 보호용 받침(PE외피를 사용해도 가함)을 한다.
