가. 목적

시각표시 및 시간을 기준으로 한 제어기록의 자동화

나. 구성

모시계, 자시계, 전원장치, 각종타이머로 구성된다.

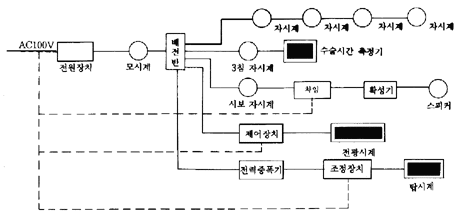

전기시계 구성도

1. 모시계

표준전파로부터 시보를 수신하여 자동으로 시각을 수정.

1-1. 모시계의 분류

종류

특징

수정식

수정 발진자로 전기진동에 의한 발진주파수를 기본으로 발생되는 펄스를 이용.
가장 정도가 높다.(精度는 10^-8)
일반적으로 적용.


수정시계 계통	수정 발진자

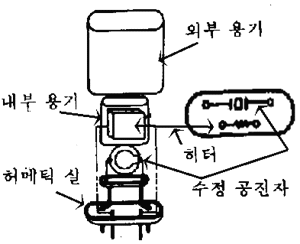

수정발진자
천연 또는 인공수정의 결정에서 특정한 각도로 잘라낸 수정편에 전극을 부착한 것으로서 수정편의 고유진동주파수는 절단의 각도,치수 전극의 배치에 따라 다르게 되지만 수정편의 두께에 거의 반비례하므로 진동 주파수는 보통 1㎑ ~ 100㎒ 정도이다.
진동자(공진자)를 진공관이나 트랜지스터와 조합한 수정발진기는 발진 주파수가 정확하다.

흔들이식

기둥시계와 동일한 구조
흔들이 1진동마다 전자석을 여자하여 회전자를 회전시키고 연동스프링으로 흔들이에 에너지를 공급.

동기
전동기식

동기전동기의 회전으로 접점을 개폐함으로서 펄스 발생.
주파시계와 동일.

템프식

템프식 태엽, 토크모터에 원판 직결하고 발신기 발진은 원판으로 단속하여 펄스 발생.
선박,차량 등의 모시계로 사용.

1-2. 건물의 종류별 적용

건축설비에서는 주로 수정식 1,2급. 흔들이식 1급이 사용된다.

건물의 종류	모시계의 종류	비고
정도 높은 빌딩	수정식 1급	50~60㎐, 30초 펄스(초당)
대규모 빌딩	수정식 1,2 급	50~60㎐
중규모 빌딩	수정식1,2급 흔들이식 1급	60호, 30초 펄스

1-3. 모시계 설치장소

직사일광, 진동, 온도변화, 습기, 자기유도가 없을 것.
보수 점검이 편리한 장소
(전기실,전화교환실,관리사무실,수위실,방재센타 등)
소규모빌딩 : 수위실,관리사무소 등
대규모빌딩 : 방재센타, 중앙감시실 등.

1-4. 모시계의 정도

등급	수정식(주차)	흔들이식(일차)
1급	0.07초 이내	10초 이내
2급	0.7초 이내	20초 이내
3급	3초이내	30초 이내

1.5. 형식별 주변과의 간격

형 식	주변과의 간격 m
거치형	정면 : 1.5이상, 측면 : 0.5이상, 배면 : 0.6이상
벽걸이형	정면 : 1.0이상, 측면 : 0.3이상

2. 자시계

2-1. 자시계의 종류와 특징

종 류	전기신호	동작감도	소비전류	비 고
유극식	ON,OFF	좋다	12~15㎃	유선신호 : 유극식, 무극식 무선신호 : VHF, UHF, FM
무극식	+ , -	떨어진다	3~24㎃	유선신호 : 유극식, 무극식 무선신호 : VHF, UHF, FM

2-2. 자시계의 크기와 공간

문자판 크기㎜	공간면적㎡	적용거리 범위	비고
180	3.55×3.55	3.5 ~ 7	3 ~ 4평
212	5×5	5 ~10	4 ~ 5평

2-3. 자시계의 설치기준

면적에 의한 설치방법과 기능에 의한 설치방법이 있으나 기능에 의한 설치방법이 주류를 이루는 경향이다.

용도	설치개수	내용
사무실	60㎡당 1개 150㎡당 1개 각 1개	비교적 작은 방이 많은 빌딩 300㎡ 정도의 큰 방 식당, 엘리베이터 홀, 현관, 전기실,
병원	100㎡ 당 1개 200㎡ 당 1개	진료실, 약국 치료실, 대기실, 수술실
호텔	각 1개	객실 사무실
은행	100㎡ 당 1개	수위실, 공용부분(현관,식당,홀 등)

◎비고 ~최소한의 개수를 나타내며 필요개소에는 추가한다.

2-4. 자시계의 배선설계

2-4-1. 1회로의 연결갯수

20개 이하 설치
여러개 층으로서 20개 미만인 경우에는 층별로 회로를 분리하는 것이 좋다.

2-4-2. 배관방식

벽체매입 또는 약전 케이블트레이에 공용.

2-4-3. 배선설계

사용전선 : IV, TIV
전압강하 : 10% 이하가 되도록 설계.
전선 굵기 : 최소 0.8㎜ 이상의 전선 사용.
1회로별 전선 2가닥으로 자시계를 병렬로 설치.
전압강하를 고려한 배선 굵기

배선거리	200m	400m	800m	1,000m
굵기	1.2이상	1.6이상	2.0이상	2.6이상

2-4-4. 배선시 주의사항

강전배선과 적정거리 이격.
확성장치의 마이크 배선과 적정거리 이격.

3. 전원장치

축전지 직류24V(소규모의 경우12V)를 사용하며 예비전원으로 축전지와 충전기를 설치하고 전용 분기회로로 한다.
건전지 : 소규모 빌딩에는 건전지를 예비전원으로 사용할 수 있다.

자시계 개수	축전지	정류기
30개 이하	24Ah 이상	2A
60개 이하	24Ah 이상	2A
120개 이하	36Ah 이상	3A

다. 수정식과 흔들이식 모시계의 특성비교

구분	수정식	흔들이식
외형치수	적다	크다
무게	가볍다	무겁다
정도(精度)	양호	보통
교정법	양호	보통
수명	기구부 : 5~10년 발진 회전부 : 10년	10~15년 오버훌로 연장가능
소비전력	많다	적다
주위온도	-10~40	넓다
특징	기기의 거치 및 조정이 쉽다 진동의 영향이 없다 재조정이 불필요하다	거치 및 조정이 복잡하다. 진동의 영향이 크다. 수직 및 수평이 확실해야 한다. 재조정이 필요하다.
가격	고가	저가
