1-1. 공사시 준수사항
- 증폭기는 통신구, 공동구, 전주, 인·수공에 설치하는 것을 원칙으로 한다. 설치에 있어서는 결정된 취부금물을 써서 견고히 설치한다.
- 증폭기는 SS케이블의 지지선, 페디스탈, 인·수공 상단부분에는 수평, 건물벽면 및 함체내에 설치시는 수평 또는 수직으로 설치를 원칙으로 하여, 뚜껑이 아래 또는 우측방향으로 개폐될 수 있도록 설치하여야 한다.

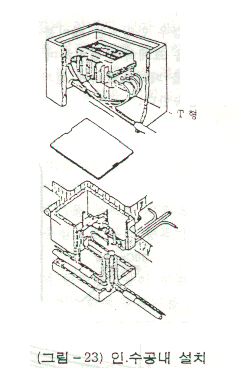

- 인,수공내 기존 통신시설물의 만공으로 설치장소 확보가 불가시 도로변 및 녹지대 등에 페디스탈을 이용 설치할 수 있다.
- 증폭기는 인,수공내에 방수가 되는 것으로서 개폐시에 물이나 습기 등이 들어가지 않도록 하고 뚜껑을 닫을 때에는 토크렌치를 사용하여 적정 토크로 조인다.

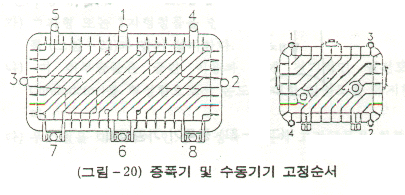

- 증폭기 및 수동기기의 고정순서는 그림 20과 같다.
- 증폭기류 및 모든 능동기기 및 외함은 반드시 접지되어야 한다

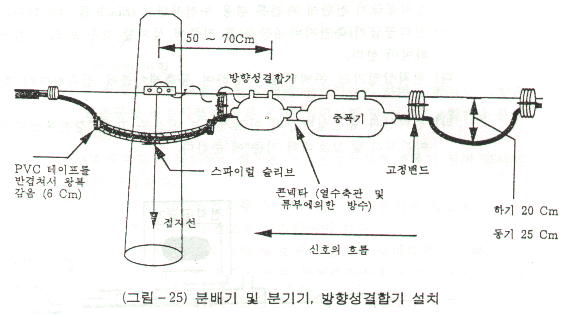

- 증폭기나 분기기,분배기,방향성결합기 등을 동일위치에 연속으로 설치할 때에는 콘넥터를 사용하여야 한다.
- 전주와 전주의 중간지점에서 장비을 설치하거나 접속하지 않도록 한다.
- 케이블 진행방향과 장비의 단자 방향이 일치하지 않을 경우의 접속시 동축케이블 여장처리를 충분히 하여야 한다.
- 증폭기나 분기기, 분배기, 방향성 결합기 등을 설치한 후 유휴 분기단자는 사용회선에 영향을 미치지 않도록 75Ω으로 종단하고 방수처리를 하여야 한다.
2. 가공설치
- 증폭기의 설치는 입출력단에 케이블여장을 확보한 후 신호 흐름의 입력부분에 설치한다.

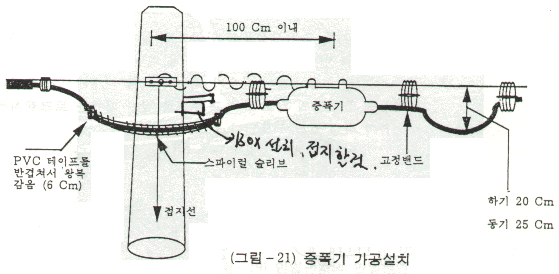

- 전주간 사이에 증폭기를 설치할 경우 SS케이블의 지지선에 고정하여야 하며 전주중심으로부터 증폭기 중심까지 1m 이내이어야 한다.
- 입상관로에 의하여 동축케이블이 전주에 입상된 경우 증폭기를 설치시 취부금물을 이용하여 증폭기를 고정시켜야 한다.
- 증폭기설치시에는 경사가 없게 하고 가공에 설치하는 경우에는 풍압에 의한 진동을 최소한으로 줄이도록 한다.
3. 페디스탈내 설치
- 인,수공으로부터 페디스탈까지의 케이블 포설은 본 공법 지하포설을 준용한다.

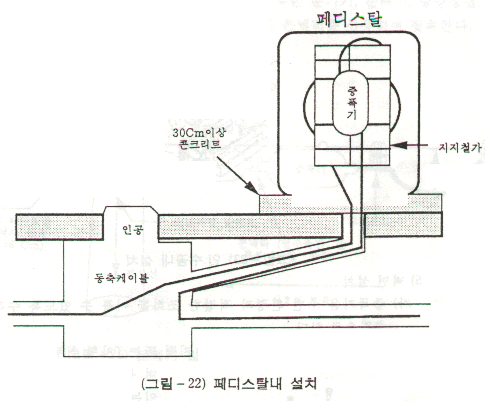

- 페디스탈인 경우 인입되는 케이블은 2m정도로 남기고 절단한 후 최대로 반경을 크게하여 설치하며 그림 22와 같이 설치한다.
- 증폭기 함체를 페디스탈내에 설치한 후 케이블을 콘넥터를 이용 증폭기와 접속한다.
