안테나(Antenna) 일반사항

가. 정의

송신기에서의 전력을 공중에 전파로 방사하거나 공간에서 전파의 에너지를 흡수하여 수신기에 전달하는 장치로서 공중선이라고도 한다.

나. 안테나의 종류

안테나의 종류는 사용주파수, 형상, 용도 등에 따라 여러 종류가 있다.

1. 사용주파수에 의한 분류

장,중,단파용 및 VHF, UHF용 등

2. 용도에 의한 분류

고정업무용, 이동업무용, 방송업무용 등

다. 안테나 종류별 특징

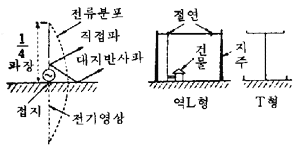

1. Earthed Antenna(접지공중선)

급전점에서 일단을 접지한 형태의 공중선

		원리 접지에 의해 생기는 전기 영상효과 (대지 반사파의 이용)에 의해 반파장 디플 안테나와 같은 작용을 할 수 있다. 단, 지향성은 반원형으로 된다. 종류 ¼파장 수직형이 기본형이다
1-1. 브라운 안테나(Braun Antenna) 초단파 대에 있어서 λ/4의 접지 안테나에 상당하는 무지향성 안테나의 수직접지 ANTENNA일종.
	구조 동축선로의 내부도체를 λ/4 연장하여 방사기로 하고 외부 도체의 종단에 수평으로 λ/4의 방사상 도체를 4개 접속한 것이다. 특징 동축선로와의 접속점의 임피던스가 매우 작아서 접지한 것과 같이 된다. 용도 초단파대의 간이 무선통신

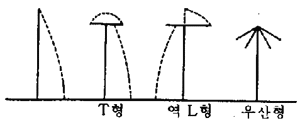

1-2. 수직접지 스틱 안테나
		구조 접지 공중선 중 높이가 ¼파장 정도의 도선을 지상에서 수직으로 설치하고 한 끝을 접지하는 것. 특징 높이가 낮으면 실효높이가 저하되어 방사효율이 불량하게 되므로 T형,L형, 우산형으로 하여 정전용량을 가지게 함으로서 전류를 증대 시키도록 하고 있다.
수직접지 ANTENNA

2. 방향 탐지용 안테나

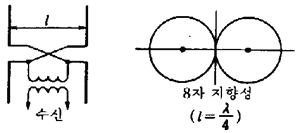

2-1. 애드콕(Adcock) 안테나

특징
8자 지향성이 얻어지며 전파의 도래방향을 탐지할 수 있다
수평부분의 동작이 상쇄되므로 같은 방향 탐지형의 프레임형 공중선에 비해 야간오차(전파의 편차에 의한 오차)가 없다.

기타 안테나

롬빅 안테나(Rhombic Antenna)
			구조 마름모 꼴로 배치된 도선에 의한 공중선으로 진행파 공중선에 해당. 특징 단방향성으로 이득이 크고 광 대역성을 갖는다. 일반적으로 ℓ =4λ, θ=130°를 사용한다. 용도 단파대의 무선통신
루프 안테나(Loop Antenna)
			구조 루프의 크기가 파장에 비해 충분히 작을 때는 거의 완전한 8자 특성을 가지므로 장,중파의 수신용. 전계강도의 측정 및 방향 탐지기 등에 쓰인다.
슬롯 안테나(Slot Antenna)
			구조 구형 도파관의 한 끝을 도체판으로 단락하고 이 도체판에 전계와 직각 방햐으로 가는홈(슬롯)을 둔 것. 특징 홈의 길이를 λ/2로 하면 반파장 공중선처럼 공진하여 홈의 중앙이 전계최대, 즉 전압의 파복(波腹)으로 되어 전파의 방사효율이 최대가 된다. 용도 주로 파라볼라 안테나의 1차 방사기.
의사(擬似 : 실제와 비슷함) 안테나 : Dummy Antenna
송신기를 조정할 때 사용하는 의사 부하저항을 의사 안테나 또는 더미안테나라고 한다. 송신기의 시험, 조정 및 실험국의 운용에는 되도록 의사 안테나를 사용하도록 규정되어 있다. 조건 사용주파수 대의 전역에 걸쳐 순 저항 이어야 하며 저항 값이 일정하고 또한 안정하여야 한다. 또한 최대송신전력에 견딜 수 있는 전력용량을 가지고 있을 필요가 있다.
인라인 안테나(Inline Antenna)
			구조 텔레비젼 광대역 안테나의 일종으로 그림과 같이 방사소자를 2개 이상 배열하여 병렬로 급전하는 것을 말한다 특징 방사소자중 하나를 하이채널용 다른 하나를 Low 채널로 하면 전체적으로 광대역 특성을 얻을 수 있다.
카세그레인 안테나(Cassegrain Antenna)
			구조 주 반사기에 대구경의 파라볼라를 사용하고, 그 초점에 2차 반사기를 설치한 다음 파라볼라의 중앙 후면에 1차 방사기를 달아서 급전 특징 1차 방사기의 측면이나 후면으로의 누설이 거의 없고 또 1차 방사기까지의 급전선이 단축되고 잡음이 없다. 용도 : 위성통신의 송수시용으로 광범위하게 사용.
코너리플랙터 안테나(Corner Reflector Antenna)
			특징 후방으로 향하는 전파를 반사시켜 전기적인 영향 효과에 의해 단일방향의 예리한 지향성을 발생시킨다. 종류 수직편파용과 수평편파용이 있으며 배치가 90°다르다. 풍압을 피하기 위해 금속선으로 되어 있는 것도 있다. 적용 초단파대의 공중선의 각형 반사판
턴스타일 안테나(Turnstile Antenna)
			구조 2개의 반파장 디플 안테나를 직교시켜 90°위상차의 전류가 흐르게 한 공중선 특징 수평면내는 무지향성, 수직면내 지향성을 일반적으로 다단으로하여 예리하게 한다. 실제에는 길이가 다른 소자를 조합한 광 대역성을 가진 슈퍼 턴 스타일이 많이 사용된다. 적용 텔레비젼 송신용.
파라볼라 안테나(Parabolic Antenna)
		포물면 방사기의 초점에 1차 방사기라고 하는 전파원을 두고 포물면에서 반사된 전파를 동일방향에 집중시키도록 하여 지향성을 극히 예리하게 한 공중선. 특징 포물면의 초점이 되는 곳에 1차 방시기를 두어 전파를 방사하면 포물면에서 전파가 반사하여 開口面 방향으로 거의 평면파가 방사되므로 일방향성의 매우 날카로운 지향성과 높은 이득이 얻어진다. 지향성은 파라볼라의 개구 면적과 초점거리에 의해 결정된다.
폴디드 안테나(Folded Antenna)
		구조 반파장 디풀안테나에 접는 부분을 추가한 형의 공중선. 특징 방사저항이 크게 되어 특성 임피던스가 큰 급전선과 정합하기 쉬워지며 광대역성을 가지게 된다 용도 텔레비젼 수신용
프레임 안테나 (Frame Antenna)
		구조 도선을 정방형 또는 원형으로 적당한 회수를 감은 형의 공중선으로 루프 안테나 라고도 한다. 특징 8자 지향성을 가지며 전파 도래 방향을 탐지할 수 있다. 휴대 이동에 편리하다. 용도 방향탐지기, 전계강도 측정기, 소형라디오 등.
혼 리플렉터 안테나(Horn Reflector Antenna)
		전자혼과 조합하여 사용하는 마이크로파의 반사장치 특징 곡면파를 평면파로 바꾸면 예리한 지향성이 얻어진다. 완전한 파라볼라 반사기에 비해 개구효율은 떨어지지만 구조가 간단하다. 용어해설 혼 : 단면적이 길이의 방향으로 연속적으로 변화해가는 음향관 (음향적인 매칭 트랜스로서 또 각종 혼을 조합하여 임의로 지향성을 바꿀 수 있다)
진행파 공중선(Traveling - Wave Antenna)
	진행파만 흐르게 되어 있는 도선의 공중선 웨이브 안테나 라고도 한다. 특징 - 전류의 파면 경사에 의한 수평 분력에 의해 진행파가 흐르며 수신단에서 최대가 된다. - 진행파를 발생시키기 위해 특성 임피던스 Zo를 종단 접속한다. - 광대역성으로 단향성이다. 종류 그림 a는 비버레이지 안테나라고 불리워지는 일반적인 것으로 장,중파 수신용이다. 그림 b는 진행파 V공중선이라고 불리워지며 단파 송수신용이다. 이밖에 도선을 능형으로 구성한 능형 공중선이 있다.

J형 안테나(J-Type Antenna)
	구조 반파장의 수직 안테나로서 별도의 1/4 파장의 정합부분을 설치한 것. 용도 이동용 VHF안테나.

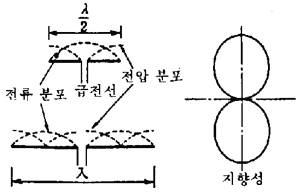

Dipole Antenna 일반사항

중앙에서 급전하는 직선상의 공중선, 더블릿 안테나라고도 한다.

급전점의 전류 또는 전압이 최대인 점에서 급전하여 공진한 정재파를 발생시킨다.
종류
반파장(λ/2, 전류급전형)형과, 전파장형(전압급전형)이 있다.
용도
단파, 초단파 대인 무선통신, 단독인 것 보다는 빔 안테나, 턴 스타일 안테나, 야기 안테나 등의 구성소자로 하는 것이 많다.

반파공중선(Half Wave Antenna)반파장 다이폴 안테나
	길이가 λ/2 인 도체의 중앙에서 급전한 공중선으로 반파장 다이폴 안테나 라고도 한다.
