UTP(Unshielded Twisted Pair) Cable

가 개요



    정보화의 가속으로 고속 및 대용량의 전송매체 필요성이 대두되어 아래와 같이 발달되었다.

    구분

    80년대 이전

    90년대 이후
    • 서비스
    • 기능
    • 전송속도
    • 매체
    • 음성
    • 전화
    • 저속
    • CPEV, TIV등
    • 음성 + 데이터 + 영상
    • 전화 + PC + LAN
    • 고속
    • UTP, 동축, 광(MM.SM)



    2. 각 매체별 특징

    광(MM,SM)

    동축케이블

    UTP 케이블
    • 가장 우수한 매체
    • 광대역폭, 대량전송
    • 무전자장애(EMI)
    • 좁은 공간에 대용량 설치
    • UTP 보다 큰 대역폭
    • 가격이 저렴하여 경제적
    • 설치용이
    • 호환성 및 유연성
    • 관련기자개가 고가이다.
    • 고가
    • 케이블의 유연성이 적다.
    • 케이블 외경이 크다
    • 사용/포설 조장의 한계(최대 90m)



나. UTP 케이블의 분류

    분류

    구조

    용도

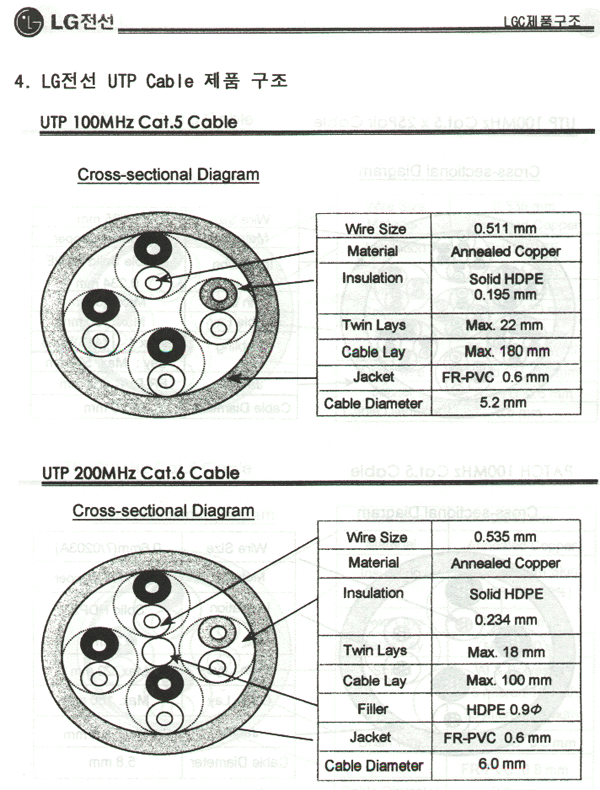

    UTP or U.UTP
    Unshielded Twisted Paired Copper Cable
    • 음성 200㎒
    • 음성 + data + 저급 영상신호

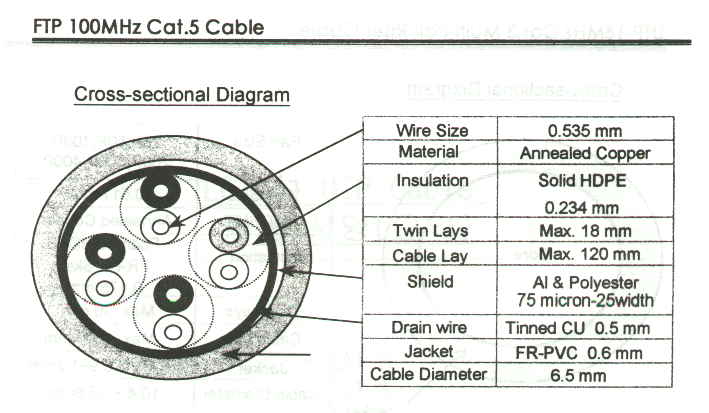

    FTP or S,FTP
     (Overall)Foiled Twisted Paired Copper Cable
    • 1중 차쳬로 케이블 코어만 차폐된 케이블
    • 차폐재질
      AL/Plastic Complex Foil 또는  동편조(Copper Braid)

       상세히보기

    • 최대 100㎒
    • EMI 및 전기적 안정화고려
    • 음성+Data + 저급영상 비디오신호

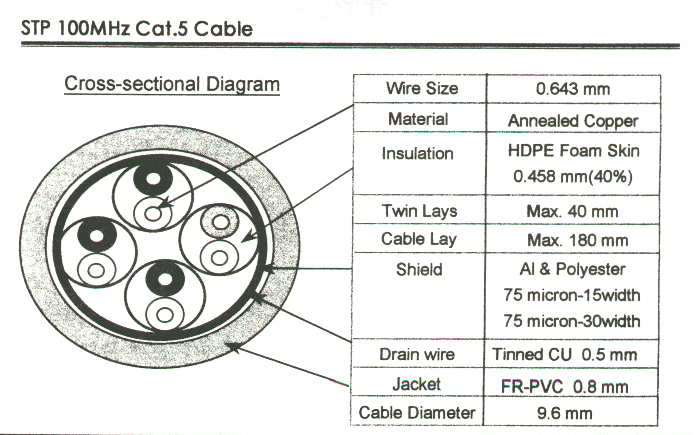

    STP or S,STP
    (Overall) Shielded(and Shielded Individually Pair) Twisted Paired Copper Cable
    • 2중차폐로 Pair 개개차폐 및 케이블 코어 차폐된 케이블
    • Pair 차폐재질 : AL/Plastic Complex Foil
    • 코어차폐재질 : AL/Plastic Complex Foil또는  동편조(Copper Braid)

       상세히보기

    • 최대 500㎒
    • 음성 + Data + 영상신호
    • 75Ω 동축케이블 대체용

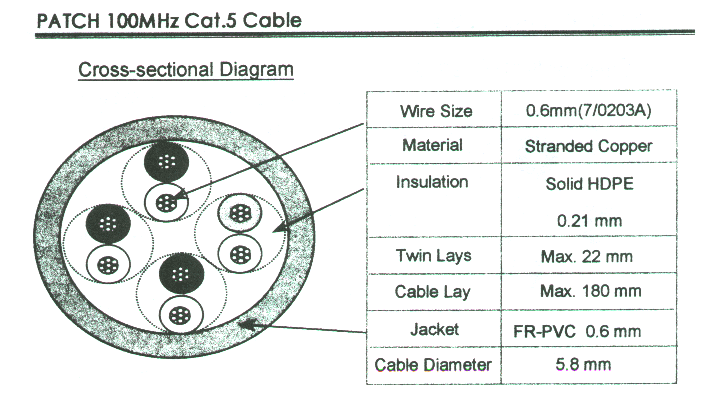

    여기서 UTP 4pair 케이블의 유연성 향상을 목적으로 Solid 도체 대신 연선으로 된 도체를 사용하는 경우도 있다 이를 일명 Patch Cable 또는 Patch Code라 한다.

    2. 사용주파수별 분류

    분류

    사용주파수(㎒)

    전송속도(Mbps)

    용도

    Category 1

    음성주파수

    1
    • 전화망(2Pair)

    Category 2

    4

    4
    • Multi Pair 통신케이블

    Category 3

    16

    16
    • 전화망+전산망

    Category 4

    20

    20
    • 전산망 전송속도 UP
    • 저손실 통신케이블

    Category 5 및
    Enhanced Category 5

    100

    100
    • 디지털 전화망+전산망
    • 저손실, 광대역폭 케이블

    Category 6
    Category 7

    200
    500

    200
    500
    • 디지털 전화망+전산망
    • 영상신호 전송

    현재(1999년) 국내외적으로 상용되는 분류는 Category3, 5, En-cat 5 및 cat.6 이며, Category 4는 Category 5의 등장으로 지금은 소멸되었고, Category 7sms STP구조로서 현재 전세계적으로 개발단계에 있다.

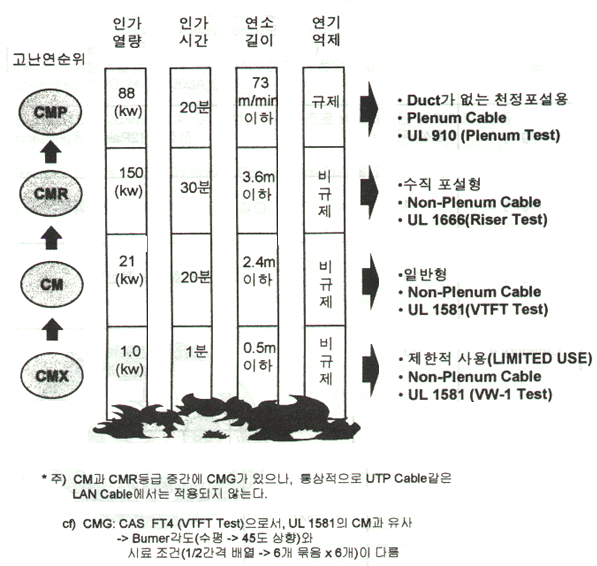

    3. 난연등급별 분류



    4. 물성등급별 분류

    물성등급은 사용되어지는 절연자재 및 시스자재별로 구분되어지는 신뢰성 시험온도(Aging Temperature) 및 시간으로 구분하여 이를 온도(℃)로서 등급화(Rating)하여 분류하고 있다.
    UL 444 표준에는 다음과 같이 구분하고 있다.

    등급 ℃

    절연 또는 시스자재

    시간(Day)

    Aging온도(℃)

    75
    • 난연PE(FR-PE)
    • 고밀도 PE(HDPE)
    • 저밀도 PE(LDPE)
    • 폴리필렌(PP)
    • 연질 PVC(PVC)
    • 반경질 PVC(SR-PVC)
    • (XL)

    2
    2
    2
    10
    10
    7
    7

    100
    100
    100
    100
    100
    113
    112

    90
    • 연질PVC(PVC)
    • 반경질PVC(PVC)
    • (XL)

    7
    7
    7

    121
    121
    112

    105
    • (XLPO)
    • 연질 PVC(PVC)
    • 반경질 PVC(SR-PVC)

    7
    7
    7

    136
    136
    136

    125
    • (PVDF)

    7

    158

    150
    • (PVDF)
    • (ECTFE)

    60
    7

    158
    180

    200
    • (FEP)
    • (PFA)

    7
    4

    232
    260

    250
    • (PTFE)

    60

    260

다. 특성기준별 요구사항

    항목

    요구내용

    1.도체재질 및 도체외경(mm)
    • 연동선(Annealed Copper)으로서 단선 또는 연선

    2.절연재질 및 색상
    • 12가지 재일중 택일
    • pair#1.:청색-백색(또는 백색위 청색

    3.절연외경(mm)
    • 최대 1.22

    4.시스재질 및 색상
    • 앞물성등급자재 재질중 택일
    • 색상은 규제가 없음 - 통상적으로 회색이 가장 많이 쓰이나 용도구분용으로 청색,황색 등이 사용되는 경우가 있다.

    5.케이블외경(mm)
    • 최대 6.35



    전송항목

    주파수 MHz

    Category3

    Category4

    Category5

    1차정수

    도체저항Ω/100m

    -

    최대 9.38

    최대 9.38

    최대 9.38

    도체저항 불평형(%)

    -

    최대 5.0

    최대 5.0

    최대 5.0

    정전용량(㎋/100m)

    0.001

    최대 6.6

    최대 6.0

    최대 5.5

    정전용량 불평형(㎊/100m)

    0.001

    최대 330

    최대 330

    최대 330

    2차정수

    특성임피던스(Ω)

    1~100

    100±15
    (1~16㎒)

    100±15
    (1~20㎒)

    100±15
    (1~100㎒)

    손실계수(SRL)

    1~10
    10~16
    16~20
    20~100

    최소 12
    최소 10
    -
    -

    최소 21
    최소 19
    최소 18
    -

    최소 23
    최소 23
    최소 23
    23-Log(f/20)

    감쇄량(ATT)(dB/100m) 및 근단누화(NEXT)(dB/100m)


    0.772
    1
    4
    8
    10
    16
    20
    25
    31.25
    62.50
    100

    ATT

    NEXT

    ATT

    NEXT

    ATT

    NEXT

    2.2
    2.6
    5.6
    8.5
    9.7
    13.1
    -
    -
    -
    -
    -

    43
    41
    32
    27
    26
    23
    -
    -
    -
    -
    -

    1.9
    2.1
    4.3
    5.2
    6.9
    8.9
    10
    -
    -
    -
    -

    58
    56
    47
    42
    41
    38
    36
    -
    -
    -
    -

    1.8
    2.0
    4.1
    5.8
    6.5
    8.2
    9.3
    10.04
    11.7
    17.0
    22.0

    64
    62
    53
    48
    47
    44
    42
    41
    39
    35
    32



라. 용도



마. UTP 케이블의 국제규격

바. UTP 제품의 경향



사. UTP 케이블 설치지침서

  1. UTP 케이블을 이용하여 신뢰성 있는 100Mbps 신호전송을 위해서는 Patch Cord / Line Cord / Patch Panel / Data-Voice Outlet 등이 Category 5 Spec(TIA / EIA - TSB 36 & 40)에 만족되어야 한다.
  2. Category 5 케이블 설치시 주의사항
