대칭좌표법

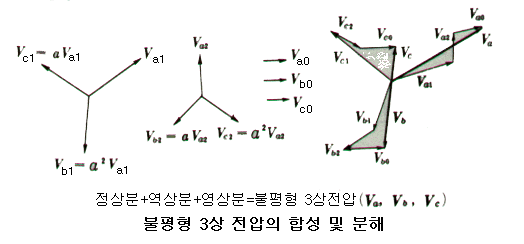

대칭좌표법은 불평형 3상 전압이나 전류를 평형의 3성분(상순이 a-b-c인 정상분, 상순이 이와 반대인 역상분 및 각 상에 공통된 단상분인 영상분)의 대칭분으로 분해하여 해석한다. 즉, 각 상마다 대칭분을 합성하면 불평형 3상 전압이나 전류가 얻어진다.
아래의 식에서
: 영상전압, 영상전류
: 정상전압, 정상전류
: 역상전압, 역상전류

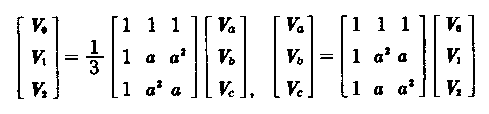

a 상을 기준으로 전압 Va, Vb, Vc라고 하면, a 상을 기준으로 한 대칭분은
1. 대칭분 전압1-1. 각상전압
1-2. 대칭분 전압
|
2. 대칭분 전류2-1. 각 상전류
2-2. 대칭분 전류
|
3. 위상차
|
4. 발전기의 기본식
5. 발전회로의 영상,정상 및 역상 임피던스 |

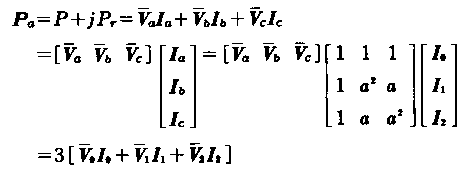

비대칭전압이 Va, Vb, Vc일 때 대칭분을 V0, V1, V2라 하면,
즉, 서로 같은 성분 사이의 전력을 구하여 합하면 된다.
고장계산"예"
|
문제. 그림과 같이 3상 4선식 배전선로에서 무유도부하 2[Ω], 4[Ω], 5[Ω]을 각 상과 중성선 사이에 접속한다. 지금 변압기 2차 단자에서의 선간전압을 173[V]로 하면 중성선에 흐르는 전류는? 단, 변압기 및 전선의 임피던스는 무시한다. |
|
|
1. 각 상에 흐르는 전류
|
[해설] 2. 3상 전류는 각각 120°의 위상이 있으므로 중성선 전류는
|
