기술기준 제119조 제6항의 규정에 의한 유도전류의 계산방법은 다음과 같다.
- 특별 고압 가공전선로의 사용전압이 25,000V 이하인 경우에는
다음에 의할 것.

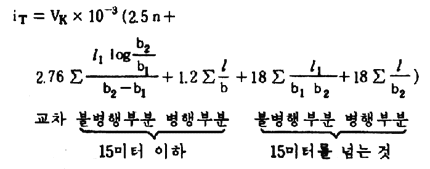

가. 유도전류는 다음의 계산식에 의하여 계산할 것.
- iT는 수화기에 통하는 유도전류(㎂를 단위로 한다)
- Vk는 런선로의 사용전압(1,000V를 단위로 한다)
- b1 b2는 전선로와 전화선로가 병행하지 아니하는 부분의 전선과 전화선 사이의 이격거리(m를 단위로 한다)
- ℓ1 은 b1 b2간의 전화선로의 길이(m를 단위로 한다. 전선로와 전화선로가 교차하는 경우에는 교차점의 전후 각 25m의 부분은 이 계산에 가산하지 아니할 것)
- b는 전선로와 전화선로가 병행하는 부분의 전선과 전화선 사이의 이격거리(m를 단위로 한다)
- ℓ는 전화선로와 전화선로가 병행하는 부분의 전선과 전화선 사이의 이격거리(m를 단위로 한다)
- n은 교차점의 수

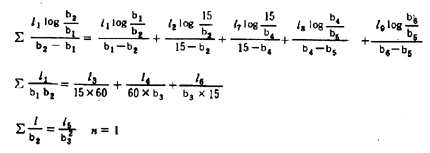

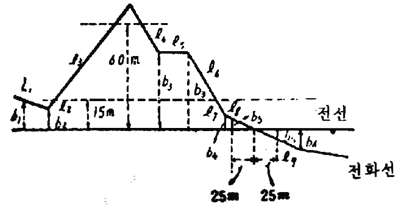

나. "가"의 계산식의 응용방법은 다음의 그림을 예로하여 다음의 방법에 의할 것.
다. 전화선로와 60m 이상 떨어져 있는 전선로의 부분은 "가"의 계산에서 생략할 것.
- 특별 고압 가공전선로의 사용전압이 25,000V를 넘는 경우에는
다음에 의할 것.
가. 유도전류는 다음의 계산식에 의하여 계산할 것.
- iT는 수화기에 통하는 유도전류(㎂를 단위로 한다)
- VK는 선선로의 사용전압(1,000V를 단위로 한다)

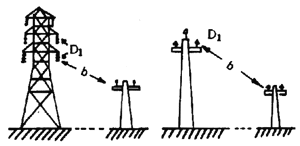

- D1은 전선로의 선간거리(m를 단위로 한다)
- bl은 전선과 전화선 사이의 이격거리(m를 단위로 한다)
- ℓ1은 b1b2간의 전화선로의 길이(m를 단위로 한다)
전선로와 전화선로가 교차하는 경우에는 사용전압이 60,000V 이하인 때에는 교차점의 전후 각 50m, 사용전압이 60,000V를 넘는 때에는 교차점의 전후 각 100m의 부분은 이 계산에 가산하지 아니할 것.

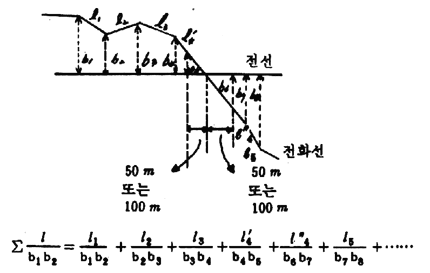

나. "가"의 계산식의 적용방법은 다음의 그림을 예로 하여 다음의 방법에 의할 것.
다. 다음 표에서 정한 거리 이상 전화선로와 떨어져 있는 전선로의 부분은 "가"의 계산에서 생략할 것.
사 용 전 압
전선로와 전화선로사이의 거리
25,000V 이하
60m
25,000V를 넘고 35,000V 이하
100m
35,000V를 넘고 50,000V 이하
150m
50,000V를 넘고 60,000V 이하
180m
60,000V를 넘고 70,000V 이하
200m
70,000V를 넘고 80,000V 이하
250m
50,000V를 넘고 120,000V 이하
350m
120,000V를 넘고 160,000V 이하
450m
160,000V를 넘는 것
500m
