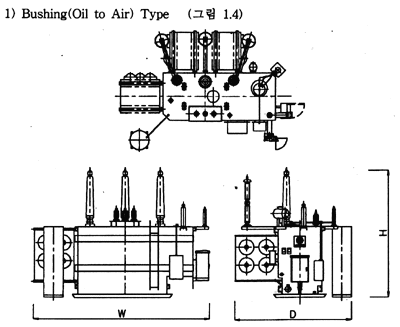

유입전력변압기(단상)특성 |
용량(MVA) |
효율(%) |
%Z
|
중 량 |
외 형 치 수(mm) |
||
W |
D |
H |
||||
10 / 12 |
99.30 이상 |
8.5 |
44.0 |
6400 |
4800 |
5000 |
15 / 20 |
99.35 이상 |
11.0 |
48.6 |
6700 |
5000 |
5100 |
20 / 25 |
98.40 이상 |
11.0 |
52.3 |
6900 |
5400 |
5300 |
25 / 30 |
99.42 이상 |
11.0 |
58,0 |
7000 |
5600 |
5400 |
30 / 40 |
99.45 이상 |
11.0 |
65.0 |
7200 |
5900 |
5500 |
40 / 50 |
99.50 이상 |
11.0 |
84.5 |
7500 |
6100 |
5600 |
50 / 65 |
99.52 이상 |
11.0 |
90.0 |
8000 |
6400 |
5800 |
* 치수 공차는 기준치의 ±10%임. * 임피던스 공차는 기준치의 ±10%임.

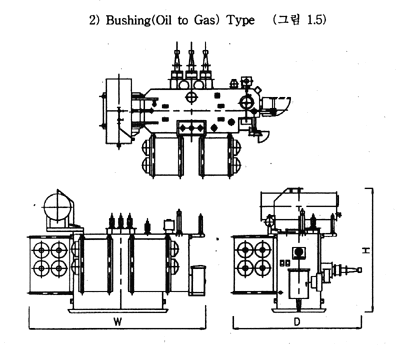

용량 |
효율 |
%Z
|
중량 |
외형 치수(mm) |
||
W |
D |
H |
||||
10/ 12 |
99.30 이상 |
8,5 |
42.0 |
6600 |
4400 |
4100 |
15/ 20 |
99.35 이상 |
11.0 |
45.6 |
7000 |
4600 |
4200 |
20/ 25 |
99.40 이상 |
11.0 |
52.3 |
7200 |
5000 |
4300 |
25/ 30 |
99,42 이상 |
11.0 |
56.0 |
7400 |
5200 |
4400 |
30/ 40 |
99.45 이상 |
11.0 |
62.5 |
7800 |
5300 |
4500 |
40/ 50 |
99.50 이상 |
11.0 |
82.5 |
8000 |
5500 |
4600 |
50/ 65 |
99,52 이상 |
11.0 |
87.0 |
8200 |
5800 |
4800 |
* 치수 공차는 기준치의 ±10%임. * 임피던스 공차는 기준치의 ±10%임.
용량(kVA) |
1차전압 (kV) |
2차천압 (kV) |
효 율 (%) |
전압변동률(%). |
여자전류(%) |
30 |
22.9 |
600
이하 |
97.4 |
2.1 |
9.5 |
6,6(3,3) |
97.45 |
2.0 |
6.5 |
||
0.601하 |
97.4 |
2.1 |
6.5 |
||
50 |
22.9 |
97.5 |
2.0 |
6.5 |
|
6.6(3,3) |
97.55 |
1.9 |
6.5 1 |
||
0.6 이하 |
97.5 |
2.0 |
6.5 |
||
75 |
22,9 |
97.55 |
1.9 |
6.0 |
|
6.6(3.3) |
97.6 |
1.85 |
6.0 |
||
0.6이 하 |
97.55 |
1.9 |
6,0 |
||
100 |
22.9 |
97.6 |
1.8 |
5.5 |
|
6.6(3.3) |
97.65 |
1.75 |
5.5 |
||
0.607하 |
97.6 |
1.8 |
5.5 |
||
125 |
22.9 |
97.65 |
1.75 |
5.0 |
|
6.6(3.3) |
97.7 |
1.7 |
5.0 |
||
150 |
22.9 |
97.7 |
1.7 |
5.0 |
|
6.6(3.3) |
97,75 |
1.65 |
5.0 |
||
200 |
22.9 |
97.8 |
1,65 |
5.0 |
|
6.6(3.3) |
97.85 |
1.6 |
5.0 |
||
250 |
22.9 |
97.9 |
1.6 |
5.0 |
|
6.6(3.3) |
97.95 |
1,55 |
5.0 |
||
300 |
22.9 |
6.6(3.3)kV |
98,0 |
1.55 |
5.0 |
600
이하 |
97.95 |
1.5 |
5.0 |
||
6.6(3.3) |
98.0 |
1.5 |
5.0 |
||
350 |
22.9 |
6.6(3.3)kV |
98.0 |
1.55 |
5.0 |
600
이하 |
97.95 |
1.5 |
5.0 |
||
6.6(3.3) |
98.0 |
1.5 |
5.0 |
용량(kVA) |
1차전압(kV) |
2차전압(kV) |
효 율 (%) |
전압변동율(%) |
여자전류(%) |
400 |
22.9 |
6.6(3.3)kV |
98.1 |
1.45 |
4.5 |
600 ol하 |
98.15 |
1.5 |
4.5 |
||
6.6(3,3) |
600 이하 |
98.1 |
1.5 |
4.5 |
|
450 |
22.9 |
6.6(3.3)kV |
98.1 |
1.45 |
4.5 |
600 이하 |
98,15 |
1.5- |
4.5 |
||
6.6(3.3) |
600 이하 |
98.1 |
1.5 |
4,5 |
|
500 |
22.9 |
6.6(3.3)kV |
98.2 |
1.45 |
4.5 |
600 이하 |
99.15 |
1.5 |
4,5 |
||
6,6(3.3) |
600 이하 |
98.2 |
1.5 |
4.5 |
|
600 |
22.9 |
6.6(3.3)kV |
98,3 |
1.4 |
4.5 |
600 이하 |
98.25 |
1.45 |
4.5 |
||
6.6(3.3) |
600 이하 |
98,3 |
1.4 |
4.5 |
|
750 |
22.9 |
6.6(3.3)kV |
98.35 |
1.35 |
4.5 |
600 이하 |
98.3 |
1.45 |
4,5 |
||
6,6(3.3) |
600 이하 |
98.35 |
1.4 |
4.5 |
|
1000 |
22.9 |
6.6(3.3)kV |
98.45 |
1.35 |
4.0 |
600 ol하 |
98.4 |
1.45 |
4.0 |
||
6.6(3.3) |
600 이하 |
98.45 |
1.4 |
4.0 |
|
1250 |
22,9 |
6.6(3.3)kV |
98.5 |
1.35 |
4.0 |
600 이하 |
98.45 |
1.45 |
4.0 |
||
6,6(3,3) |
600 이하 |
98.5 |
1.4 |
4.0 |
|
1500 |
22.9 |
6.6(3.3)kV |
98.55 |
1.3 |
4.0 |
600 이하 |
98.45 |
1.4 |
4.0 |
||
6.6(3.3) |
600 이하 |
98.55 |
1.35 |
4.0 |
|
1750 |
22.9 |
6.6(3,3)kV |
98.55 |
1.3 |
4.0 |
600 이하 |
98.45 |
1,4 |
4.0 |
||
6.6(3.3) |
600 이하 |
98.55 |
1.35 |
4.0 |
|
2000 |
22.9 |
6.6(3.3)kV |
98.6 |
1.25 |
4.0 |
600 이하 |
98.5 |
1.35 |
4.0 |
||
6.6(3.3) |
600 이하 |
98,55 |
1.3 |
4.0 |

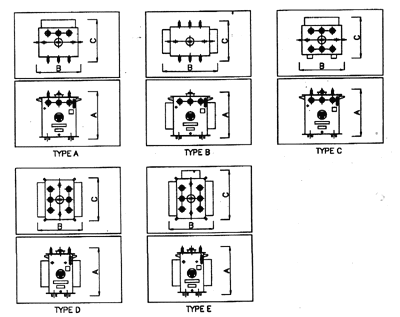

용량
|
1차전압
|
2차전압
|
외 형 치 수 (mm) |
총 중
량 |
외 형
도 |
||
A |
B |
C |
|||||
30 |
22.9 |
600
이하 |
1000 |
900 |
650 |
450 |
Ad |
6.6(3.3) |
700 |
900 |
600 |
380 |
B |
||
0.6이 하 |
700 |
900 |
550 |
350 |
B |
||
50 |
22,9 |
1100 |
1000 |
700 |
610 |
A |
|
6.6(3.3) |
800 |
950 |
650 |
520 |
B |
||
0.601하 |
800 |
950 |
600 |
490 |
B |
||
75 |
22.9 |
1150 |
1050 |
750 |
680 |
A |
|
6.6(3.3) |
850 |
1000 |
700 |
620 |
B |
||
0.601 하 |
850 |
1000 |
650 |
580 |
B |
||
100 |
22.9 |
6.6(3.3)kV |
1250 |
1100 |
910 |
750 |
C |
6.6(3.3) |
600
이하 |
1150 |
950 |
970 |
700 |
C |
|
0.601 하 |
1100 |
900 |
950 |
680 |
C |
||
용량 |
1차전압 |
2차전압 |
외 형 치 수 (mm) |
총 중
량 |
외 형
도 |
||
A |
B |
C |
|||||
125 |
22.9 |
600 이하 |
1250 |
1150 |
950 |
830 |
C |
6.6(3.3) |
600 이하 |
1150 |
950 |
970 |
780 |
||
150 |
22.9 |
600 이하 |
1300 |
1150 |
1050 |
980 |
D |
6,6(3,3) |
600 이하 |
1150 |
1200 |
1020 |
920 |
||
200 |
22.9 |
600 이하 |
1300 |
1200 |
1100 |
1150 |
|
6,6(3,3) |
600 이하 |
1200 |
1200 |
1150 |
1050 |
||
250 |
22.9 |
600 이하 |
1350 |
1480 |
1290 |
1280 |
E |
6.6(3.3) |
600 이하 |
1220 |
1290 |
1060 |
1120 |
D |
|
300 |
22.9 |
6.6(3.3)kV |
1370 |
1400 |
1400 |
1350 |
E |
600 이하 |
1350 |
1600 |
1500 |
1520 |
|||
6.6(3.3) |
600 이하 |
1250 |
1250 |
1470 |
1350 |
||
350 |
22.9 |
6.6(3.3)kV |
1400 |
1500 |
1450 |
1550 |
|
600 이하 |
1350 |
1050 |
1500 |
1650 |
|||
6.6(3.3) |
'600 이하 |
1250 |
1350 |
1600 |
1520 |
||
400 |
22.9 |
6.6(3.3)kV |
1420 |
1500 |
1500 |
1650 |
|
600 이하 |
1400 |
1480 |
1500 |
1800 |
|||
6.6(3.3) |
600 이하 |
1360 |
1520 |
1450 |
1650 |
||
450 |
22.9 |
6,6(3.3)kV |
1450 |
1500 |
1550 |
1700 |
|
600 이하 |
1400 |
1600 |
1550 |
1900 |
|||
6.6(3.3) |
600 이하 |
1400 |
1500 |
1550 |
1700 |
||
500 |
22.9 |
6.6(3.3)kV |
1450 |
1500 |
1600 |
1850 |
|
600 이하 |
1450 |
1650 |
1700 |
2000 |
|||
6.6(3,3) |
600 이l하 |
1400 |
1650 |
1600 |
1500 |
||
600 |
22.9 |
6.6(3,3)kV |
1500 |
1580 |
1650 |
2050 |
|
600 이하 |
1450 |
1750 |
1750 |
2250 |
|||
6,6(3.3) |
600 이하 |
1450 |
1700 |
1750 |
2020 |
||
|
22.9 |
6,6(3,3)kV |
1540 |
1820 |
1730 |
2480 |
|
600 이하 |
1470 |
1950 |
2060 |
2650 |
|||
6.6(3.3) |
600 이하 |
1480 |
2120 |
2000 |
2500 |
||
1000 |
22.9 |
6.6(3.3)kV |
1730 |
2120 |
1750 |
2980 |
|
600 이하 |
1650 |
2250 |
1750 |
2980 |
|||
6.6(3.3) |
600 이하 |
1620 |
1980 |
1960 |
3050 |
||
1250 |
22,9 |
6,6(3,3)kV |
1800 |
2250 |
1950 |
3300 |
|
600 ol하 |
1700 |
2400 |
2400 |
3650 |
|||
6.6(3.3) |
600 이하 |
1650 |
2150 |
2150 |
3550 |
||
1500 |
22,9 |
6.6(3,3)kV |
1890 |
3100 |
2100 |
4100 |
|
600 이하 |
1750 |
2950 |
2650 |
4500 |
|||
6.6(3.3) |
600 이하 |
1670 |
2930 |
2410 |
4250 |
||
2000 |
22.9 |
6.6(3.3)kV |
1920 |
3150 |
2500 |
4600 |
|
600 이하 |
1850 |
3100 |
2800 |
4950 |
|||
6.6(3.3) |
600 이하 |
1880 |
3100 |
2950 |
5300 |
||
용량 |
1차전압 |
2차전압 |
외 형
치 수 (mm) |
총 중
량 |
외 형
도 |
||
A |
B |
C |
|||||
125 |
22,9 |
600 이하 |
1300 |
900 |
1100 |
750 |
C |
6.6(3.3) |
1260 |
870 |
950 |
730 |
|||
0.601하 |
1100 |
880 |
1000 |
710 |
|||
150 |
22,9 |
1350 |
920 |
1150 |
800 |
||
6.6(3.3) |
1310 |
890 |
1000 |
780 |
|||
0.601하 |
1150 |
900 |
1050 |
740 |
|||
200 |
22.9 |
1370 |
1060 |
1280 |
960 |
E |
|
6,6(3,3) |
1320 |
950 |
1100 |
920 |
|||
0.601하 |
1200 |
950 |
1150 |
900 |
|||
250 |
22.9 |
6.6(3.3)kV |
1390 |
1250 |
1100 |
1100 |
|
600 이하 |
1340 |
1600 |
1020 |
1050 |
|||
6,6(3.3) |
600 이하 |
1300 |
1550 |
1160 |
1030 |
||
300 |
22,9 |
6.6(3.3)kV |
1490 |
1620 |
1110 |
1200 |
|
600 이하 |
1400 |
1350 |
1260 |
1150 |
|||
6,6(3.3) |
600 이하 |
1380 |
1350 |
1300 |
1100 |
||
350 |
22.9 |
6,6(3,3)kV |
1550 |
1700 |
1150 |
1320 |
|
600 이하 |
1500 |
1650 |
1300 |
1220 |
|||
6.6(3,3) |
600 이하 |
1400 |
1400 |
1300 |
1200 |
||
400 |
22.9 |
6.6(3.3)kV |
1560 |
1800 |
1200 |
1450 |
|
600 이하 |
1530 |
1730 |
1300 |
1450 |
|||
6.6(3.3) |
600 이하 |
1410 |
1630 |
1340 |
1350 |
||
450 |
22.9 |
6.6(3.3)kV |
1560 |
1850 |
1250 |
1560 |
|
600 이하 |
1550 |
1780 |
1350 |
1580 |
|||
6,6(3,3) |
600 이하 |
1450 |
1800 |
1350 |
1490 |
||
500 |
22.9 |
6.6(3.3)kV |
1570 |
1960 |
1280 |
1620 |
|
600 이하 |
1590 |
1850 |
1450 |
1650 |
|||
6.6(3.3) |
600 이하 |
1450 |
1830 |
1550 |
1600 |
||
600 |
22.9 |
6.6(3.3)kV |
1600 |
2050 |
1400 |
1850 |
|
600 이하 |
1620 |
1950 |
1550 |
1950 |
|||
6,6(3,3) |
600 이하 |
1500 |
1950 |
1650 |
1800 |
||
750 |
22.9 |
6.6(3.3)kV |
1750 |
2000 |
1500 |
2310 |
|
600 이하 |
1800 |
2000 |
1600 |
2450 |
|||
6.6(3.3) |
600 이하 |
1700 |
1980 |
1700 |
2280 |
||
1000 |
22.9 |
6.6(3.3)kV |
1850 |
2600 |
1950 |
2900 |
|
600 이하 |
1900 |
2750 |
2100 |
3100 |
|||
6.6(3.3) |
600 이하 |
1800 |
2600 |
1950 |
2880 |
||
|

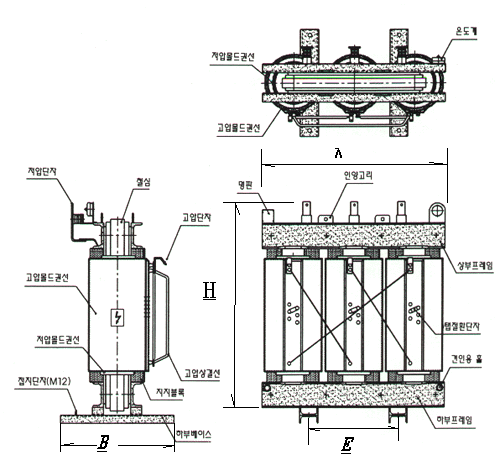

용량(KVA) |
%IZ(%) |
외형치수(mm) |
중량(Kg) |
|||
|
A |
B |
H |
E |
|||
|
100 |
6 |
1500 |
690 |
1050 |
520 |
850 |
|
150 |
6 |
1500 |
690 |
1150 |
520 |
950 |
|
200 |
6 |
1500 |
690 |
1200 |
520 |
1050 |
|
250 |
6 |
1500 |
700 |
1300 |
520 |
1200 |
|
300 |
6 |
1620 |
750 |
1350 |
520 |
1500 |
|
400 |
6 |
1620 |
780 |
1420 |
670 |
1700 |
|
500 |
6 |
1700 |
810 |
1470 |
670 |
1900 |
|
600 |
6 |
1750 |
820 |
1550 |
670 |
2200 |
|
750 |
6 |
1800 |
820 |
1620 |
670 |
2500 |
|
1000 |
6 |
1850 |
990 |
1780 |
820 |
3000 |
|
1230 |
6 |
1960 |
990 |
1820 |
820 |
3700 |
|
1500 |
6 |
1980 |
990 |
2020 |
820 |
4100 |
|
1750 |
6 |
2060 |
990 |
2020 |
820 |
4600 |
|
2000 |
6 |
2180 |
1280 |
2100 |
1070 |
5360 |
|
2500 |
6 |
2300 |
1280 |
2230 |
1070 |
6500 |
상기 치수는 발주자 또는 제조자의 사양변경에 따라 다를 수 있다.
