방범설비 일반사항

가. 목적

도난의 예방과 침입방지를 목적으로 한 설비를 말하며, 침입발견, 침입방지, 방범연락을 총칭한다.
또한 방범의 필요성 정도, 건물용도에 따라 여러가지 단말장치를 조합하고 신뢰성이 높고 경제적인 설비가 되도록 하여야 한다.

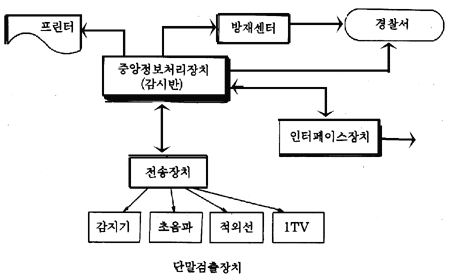

나. 방범설비의 요건과 시스템의 구성

1. 시스템의 요건

방범설비의 요소	시스템의 구성
침입저지 기능	침입방해 기구
신속, 정확한 검출	단말검출장치
검출정보의 확실한 전송	정보전송장치
정보의 적절한 판단	중앙 정보처리장치
유지관리의 용이	증설, 개보수의 대책
평상시의 안전확보 및 손실대책	유,무선 통과장치 및 보험

2. 침입자의 배선절단 등에 대한 대책

배선 경로를 피 보호물의 보호범위 내에 설치할 것.
단선 및 합선시 모두를 검출할 수 있도록 규정범위 전류검출 방식일 것.(불가피한 경우 왕복식 배선으로 하여 회로점검이 가능할 것.)

다. 단말 검출장치

단말검출장치는 보호대상물의 재산의 가치, 위험의 정도, 경제성 등을 고려하여 각종 감지장치를 중첩(1차 : 외부감시, 2차 : 건물내부, 복도 감시, 3차감시 : 금고등 목표물)하여 설치한다.

종류	원리	특징	용도
도어 스위치	자석에 의한 접점의 ON/OFF	영구자석과 접점부가 일체되어 도어에 설치하고 이의 이격에 따라 접점부가 동작. 가격이 싸고 수명이 길다.	창, 출입문 등
리미트 스위치	물리력에 의한 접점의 ON/OFF	기계적 조작으로 접점을 동작.	창, 셔터 등
매트 스위치	물리력에 의한 접점의 ON/OFF	매트가 중량물을 받으면 접접동작.	예상 침입로
진동 검출기	진동 검출	기계적검출과 전기적 검출로 구분되며 구조가 간단하고 고장이 적다. 가격이 저렴하나 감도조정이 어렵다.	유리, 금고벽, 콘크리트 벽
초 음파식	음파 이용	공간에 초음파를 발사하여 물체의 이동에 따른 도플러효과 이용. 공기매체의 음파를 사용하므로 대류에 의한 오동작 및 소동물에 의해 오동작. 경계범위는 5m 정도. ★ 초음파 가청주파(20㎐~20㎑)를 초과하여 사람이 들을 수 없는 음파	공기의 이동이 적은 실내의 공간 (금고주위 등)
전파식	전파의 흐트러짐	공간에 전파를 발사하여 물체의 이동에 따른 도플러효과 이용. 공기매체의 전파를 사용하므로 대류에 의한 오동작은 없다. 경계범위는 10m 정도. 단파식과 마이크로파식이 있다.	실내외 모두 적용이 가능하고
적외선	적외선 차단시	적외선의 발광기와 수광기를 두고 이 광선을 차광한 물체를 검출한다. 소동물에 의한 오동작. 방열부로의 곤충 침입방지를 고려할 것. 경계범위는 수㎝(투,수광기 일체형으로 셔터에 이용)~수㎞ 까지 가능하지만 일정거리(침입에 대한 대처 계획)로 구획한다.	침입 예상통로 공간의 옥내 외
열선	원 적외선 에너지 差	경계하는 실내의 원 적외선 에너지와 체온에서 방사되는 원적외선 에너지 와의 차이를 다수의 감열건출 존에 의해 수동적으로 검출하여 경보발령. 입체감시형, 면감시형, 스포트감시형으로 분류	점포, 창고,통로 등의 공간 및 면 감시.
cctv	영상	현장상황을 직접 모니터로 보는 방법 타 단말장치와의 조합으로 침입시만 녹화 및 카메라의 추적이 가능하다.	금융기관, 호텔, 주차장, 관공서 등

라. SECURITY 시스템의 분류

1. 침입경보 시스템

주요 시설물을 보호하는 감시 시스템으로 24시간 상시 운용될 수 있도록 구성되며 중앙통제실에서 통제, 확인, 분석 및 기록.

접근 가능 지점에서부터 카메라를 통한 추적감시와 각종 검출장치 등이 연동되어 작동하는 경보 시스템을 통합 자동처리.
출입문, 유리창, 주차장 릉에 DOOR CONTACT, GLABS BREAK SENSOR등을 설치하여 건물 외주부에 대한 1차적인 침입 감시 기능.
ELEVATOR HALL, LOBBY, BANK AREA, 전산실, 금고 등에는 PASSIVE SENSOR 등을 설치하여 2차적인 AREA 감시기능.
금고 같은 곳은 VIBRATION SENSOR, HEAT SENSOR 등에 의한 3차적 인 OBJECT 감시.

BANK AREA 등 일반인의 출입이 빈번한 곳에는 EMERGENCY PUSH BUTTON등에 의하여 용이하게 ALARM경보를 발생.
EXTERNAL BELL, WARNING LIGHT 등에 의하여 신속한 가시, 가청 경보가 내,외부와 중앙감시반에 즉시 발생.
주요 지점의 SENSOR는 CCTV 카메라를 연동시켜 상황발생시 VTR 녹화에 의하여 상황 내용을 기록 유지.
모든 기기의 통제 및 제어는 케이블 및 배선을 최소화하고 설비, 관리,운영 및 유지 편리성에 중점

1-1. 외곽경비 시스템

주요 시설물을 보호하는 감시 시스템으로 24시간 상시 운용될 수 있도록 구성되며 중앙통제실에서 통제, 확인, 분석 및 기록.
접근 가능 지점에서부터 카메라를 통한 추적 감시와 MICROWAVE MOTION DETECTOR 등이 연동되어 작동하는 ALARM SYSTEM을 통합 자동처리.
설치.지역의 특수성 (눈, 비, 풍진, 공해)을 고려하여 단말에 설치되는 Housing 등은 특별하게 설계된 FRP특수 수지로, SENSOR류 등의 모든 기기류는 ALUMINUM 사출물로 제작

1-2. CCTV 시스템

사람의 눈을 대신할 수 있는 비교적 확실한 주, 야간 감시 시스템으로 침입 경보 시스템과 연동시켜 경보 발생시 해당지역의 카메라를 자동으로 동작.
카메라 촬상관으로는 수명이 반영구적이며 power On시 예열 없이 바로 영상이 모니터 상에 나타나는 CCD Type을 사용하여 보수유지가 불필요.

카메라에는 ZOOM LENS를 부착하여 원거리 물체를 확대, 추적, 감시할 수 있으며, PAN / TILT DRIVER를 사용하여 CAMERA를 상하좌우로 이동.
PAN / TILT / ZOOM의 기능은 중앙통제실에서 REMOTE CONTROL 하며 카메라 근처의 DATA GATHERING PANEL을 통하여 모든 신호가 카메라나 DRIVER로 전달.
카메라 HOUSING은 전산실, 금고, 복도, ELEVATOR HALL, 주차장 등은 외관이 미려한 실내형 TYPE을 사용하고 영업장, LOBBY 등에는 일반인들로부터 식별이 곤란하도록 DOME형 HOUSING을 사용.

실외용 CAMERA HAUSING은 전천후(WEATHER PROOF)로 눈, 비, 풍진, 공해 등 자연조건 등에 전혀 영향을 받지 않도록 특별히 설계된 특수 수지 등으로 되어 있으며 부수기재로는 태양의 직사광선을 막아주는 SUN- SHIELD, 외기보상용 HEATHER, HOUSING 내부의 열을 방출 시키는 BLOWER, HOUSING 전면부 유리창의 눈, 비, 먼지 제거용 WIPER, CAMERA 보호용, TAMPER PROOF LOCK 등으로 구성.
PAN / TILT DRIVER는 ALUMINUM 사출물이나 FRP로 제작되어 있으며 PAN / TILT신호를 받아 카메라를 상, 하, 좌, 우로 제어
INTERFACE SENSOR와 연동되는 카메라의 경우는 상황 발생시 해당 카메라의 영상을 VTR로 녹화하여 기록 및 보존

2. 출입통제 시스템(ACCESS CONTROL SYSTEM)

중앙통제실, 상황실, 자료실, 전산실 등 주요한 장소의 출입자를 선별하여 출입시키는 시스템으로 열쇠의 역할을 하는 CARD를 소지한 허가된 자 만이 출입할 수 있게 하고 출입자의 인적사항, 출입시간, 출입장소 등을 중앙통제실에 설치된 프린터에 자동 기록

출입자를 식별하는 방법으로는 지문, 눈, 음성을 카드를 사용

ACCESS CARD의 발행, PROGRAM 입,출력 조작.

유효 /무효 CARD의 표시 및 분실 CARD의 식별.
표준 SYSTEM SOFTWARE로 모든 카드리더와 도어 작동 상태를 인쇄
출입 통제 장치
가) 중앙감시반과 현장의 카드판독기와 ELECTRIC DOOR 잠금장치를 연결.

나) 중앙감시반의 고장시에도 자체기억기능에 의해 단독으로 기능을 수행

다) ELECTRIC DOOR STRIKE, DOOR CONTACT, CARD READER 등을 통제

2-1. 출입통제시스템의 기능

출입통제관리
허가된 자 만을 허가된 시간에만 출입 및 기록.
경보보안관리
각종 신호 입력에 따른 경보 및 Report 기능.
상황기록 데이터의 관리
시간별, 특정카드별, 도어별, 거절사유별 색인이 가능하고, 저장하는 기능.
원격 Network
원격장소에서 제어가 가능하여야 한다.(모뎀 이용)

3. 순찰감시 시스템 (PATROL TOUR SYSTEM)

주요순찰지역 및 취약지역에 전자식 PATROL KEY BOX를 설치하여 순찰자의 순찰시간을 중앙에 기록, 유지시키고 경비 근무 상황을 즉시 파악하여 효율적인 근무체제 가능.
각 지역별 PATROL KEY BOX와 중앙통제실과의 통화가 가능하므로 현장의 상황을 즉시 중앙통제실에 보고할 LAMP로 호출할 수 있어 즉각적인 조치 가능.

4. 중앙감시 시스템

침입 경보, 순찰 감시, 출입 통제, CCTV SYSTEM 등의 각종 정보를 종합처리하는 통합 관제 SYSTEM.
시스템 운전의 모든 제어..및 감시를 수행하며 COLOR MONITOR와 KEYBOARD로 구성.

가) 모든 PROGRAM 및 OPERAT10N을 MENU SELECTION 식으로 운용

나) 임의의 POINT를 필요에 따라 한 그룹으로 묶어서 표시하므로 HARDWARE 구성 이 편리

다) OPERATOR의 CONSOLE PASSWARE, INITIAL, ID CODE 등에 의해 SYSTEM 운전을 제한할 수 있는 SYSTEM SECURITY
SYSTEM SOFTWARE는 MULTITASKING, OPERATOR INTERFACE의 응용, DATA의 검색 및 ENTRY, LOG 나 REPORT, PARAMETER MODIFICAT10N 그리고 SYSTEM CONTROL 등의 응용을 위한 여러 가지 MULTIUSER OPERATING SYSTEM (OS)이 포함
정보수집장치

가) 현장의 단말기기의 상태나 정보를 주기적으로 수집하여 제어 프로그램에 의한 원격제어가 가능하며 자체진단기능, BATTERY BACK - UP기능 보유.

나) MICRO PROCESSOR가 내장되어 있어 정보처리가 신속.

다) BOARD별로 구성되어 있어 SYSTEM의 확장이 용이
그래픽 판넬

가) MOSAIC TILE을 기호 및 색상화하여 기기 운전여부, 경보 발생여부, LINE 이상여부를 LED의 점등, 점멸로써 용이하게 식별

나) LED의 발광상태는 명확히 표시되며 시각적으로 피로하지 않고 LAYOUT등이 변경되었을 경우에도 보완 및 수정이 용이하다.

5. 방범 연락설비

비상통보설비
인터폰설비
비상벨, 사이렌 설비
확성장치

마. TOTAL SECURITY SYSTEM의 지원시스템

1. 주차장 관리

주차 차단기를 카드 리더로 개방하여 입출차 하고 주차장 사용횟수, 시간,동일카드로 1대 이상의 계속 입차 등을 제한하고 보고서를 출력한다.
입,출차 현황 및 주차장의 경비를 카메라와 SENSOR를 연동 운영하여 주차 관리실에서 모니터링 한다.
신분 카드와 요금 정산 카드를 병행하여 사용이 가능하도록 시스템의 통합이 이루어져야 한다.
기존의 주차 관리 시스템의 주차장 관리 자료와 SECURITY SYSTEM의 필요한 자료를 PC를 이용하여 연동으로 관리 가능해야 한다.

2. 순찰관리

별도의 추가 장비없이 통합 프로그램으로 운영하여 카메라 순찰과 연동하여 순찰상황을 자동으로 확인하고 인터콤으로 음성 확인도 가능해야 한다.
순찰 경로, 순찰 시간 계획을 프로그램에 따라 점검하고 미점검 또는 시간 지연시에는 중앙감시실에 경보를 발생시켜야 한다.
순찰 내역은 메모리에 입력되고 보고서를 출력해야 한다.

3. 엘리베이터 통제

통제가 필요한 엘리베이터에 카드 리더를 설치하여 사용자 및 사용 시간을 제한할 수 있어야 한다.( VIP용 및 비상용의 엘리베이터는 통제가 필요하다.)

4. 식당관리

카드를 이용하여 식권을 발급받아 사용하거나 카드를 휴대한 사람만 식당 GATE를 통과하여 식당을 이용할 수 있도록 할 수 있다.
식권발급장소, 사용자, 시간, 횟수가 기록되고 해당 데이터를 OA HOST 컴퓨터에 전송하여 급여 및 경비의 정산이 가능하여야 한다.
금액별로 카드리더를 설치하여 식권을 발급하거나 별도의 출입구를 사용할 수 있으며 다양하게 사용이 가능해야 한다.
식당의 메뉴 또는 사용 현황도 LAN을 통하여 전사원에게 전송이 가능하다.

5. 신용판매

카드를 휴대한 직원에 한하여 신용판매가 가능한 매장에 POS용 단말기와 카드리더를 설치하여 신용구매가 가능하도록시스템을 구축하고 DATA를 신용판매 컴퓨터와 SECURITY COMPUTER에서 자유롭게 사용 가능하도록 DATA를 공유하고 OA HOST로 전송하여 정산이 가능해야 한다.

6. 도서 및 자료관리

도서 및 자료 인출시 신분증 확인, 사용 기록을 카드 리더로 대행하고 사용 보고서를 출력해야 한다.

7. 자판기 지원

구내에 설치한 자판기의 이용시 동전 사용에 따른 불편함을 해소하기 위해 동전 사용 대신 카드를 사용하고 월 정산하며 사용 가능한 자판기는 동일 금액 및 이종 금액 자판기 등 모두 사용이 가능하다.
동전과 카드를 병용으로 사용가능하도록 하여야 한다.

8. 키 관리 시스템

출입 통제 시스템 구축시 레벨을 선정하고 통제 레벨이 낮은지역에 기존 키를 이용하여 출입시 사용자를 기록하고 키 인출 및 반입시 해당 지역에 경계 모드를 설정, 해제할 수 있어야 한다.
BAS와 연동하여 해당 지역의 전등,공조등과 연동이 가능해야 한다.

9. 기타 시스템

9-1. 근태 관리

출퇴근 시간, 근무시간, 출입횟수, 지각, 잔업시간 등을 부서별, 직급별로 구분하고 보고서 출력이 가능해야 한다.
출퇴근 관리용 카드 리더는 사용량이 많으므로 사용 횟수에 따른 신뢰성이 확보되어야 하는데 마그네틱 카드리더는 국산이 100,000-300,000회 정도이며 외산은 1,000,000회 사용 가능하다.
사용의 편리성과 신뢰성을 위하여 근접식 리더(70 - 8Ocm)를 사용하는 것을 권장한다.

9-2. 소재 파악

특정인의 최종 카드 사용지점을 파악하여 특정인을 호출시 신속한 소재지 파악이 가능하고 카드 리더와 인터콤이 연동하여 카드 사용시 인터콤으로 긴급 메시지를 전달할 수 있어야 한다.

9-3. 재실 관리

특정실에 출,입시 카드를 사용하고 외부의 재실표시기와 연동하여 점등 및 소등하여 특정인의 재실여부 확인이 용이하여 불필요한 대기시간 등의 낭비를 절감한다.

바. 시스템의 구축 방안

1. 경보 관리

경보용 기기는 매립하거나 천장에 취부하여 외부 노출을 피하고 기기별로 개별번호가 지정되어 경보기 작동시 그래픽과 안내문을 모니터에 출력하고 시간대에 의해 작동, 정지되어야 한다. 모든 센서는 경보벨, 경보등, 카메라, 인터콤, 전기잠금 장치 등과 연동되고 타 시스템에도 데이터를 전송할 수 있어야 한다.

2. ID CARD SYSTEM

출입 통제 시스템은 바코드 카드, 마그네틱 카드, 위겐드 카드, 근접식 카드(15㎝, 70㎝), 키패드, 지문 감식기, 손금 감식기 등의 다양한 기기를 병용하여 사용할 수 있지만 카드는 1가지 종류를 선정 사용하고 특수 지역은 키패드를 접속하여 개인 번호 또는 비밀 번호로 운영함을 원칙으로 한다.
카드는 기존 카드의 단점인 복제 가능, 짧은 수명, 사용 불편 등을 최대한 줄인 70㎝ 근접식 카드를 권장하고 사무실층에는 엘리베이터 홀에 자동문을 설치하여 입실시에 사용하도록 하고 퇴실시에는 열선 감지기로 자동 퇴실이 가능하도록 한다. 또한 야간에는 열선 감지기 기능을 정지하고 키패드를 설치하여 직원의 개인 번호를 입력한 후 퇴실하도록 한다.
전산실 등의 주요 장소는 입, 퇴실 모두를 카드 리더를 사용하도록 구축하여 최초, 최종 퇴실자를 기록하지만 카드는 휴대 또는 패용만으로 입, 퇴실이 가능하여 사용에 불편이 없도록 한다.
현관 등 외부에서의 접근 경로는 출입구에 카드 리더와 인터콤을 병행 설치하여 야간, 휴일시 출입을 원격 제어한다.

비상 계단 등은 키패드와 인터콤을 병행 설치하여 경계 모드시 출입을 지원하고 기계실,공조실 등은 키 패드를 운영한다.

3. CCTV 시스템

CCTV시스템은 반 영구적인 수명의 CCD카메라를 사용하고 실내에 사용시는 은폐될 수 있는 장비가 필요하다.
특수 지역은 적외선 램프류의 비노출형 특수 야간 조명 장비를 사용하지만 보통은 기본적인 조명을 이용하여 조명 취약 지역은 경보 센서와 램프를 연동하여 운영한다.

CCTV 시스템은 FULL MATRIX 기능(모든 카메라가 지정 모니터 또는 모니터에 프로그램 또는 조작에 의해 선별 출력)을 보유해야 하고 모니버는 중앙 감시실, 주차 통제실, 안내 데스크 등 필요 장소에 설치한다.

4. 인터콤 시스템

인터콤의 교환장치는 인터콤의 수량에 따라 모듈식 카드를 사용하고 콘솔은 핸드셋과 키패드, LCD 표시 등으로 구성된 전자식을 설치하고 통화중인 지역, 대기중인 인터콤, 그룹 통화 등 기본 기능과 PA 시스템과 연동하여 녹음 방송이 가능하도록 한다.

5. 비상전원

모든 장비는 정전시 최소한 3시간 이상 정상적인 운행이 가능해야 한다.
LOCAL CONTROL PANEL의 메모리는 약 30일 정도 보존되어야 한다.
컴퓨터 시스템에는 UPS 전원이 필수적으로 필요하다.
CONTROL PANEL의 메모리는 약 30일 정도 보존되어야 한다.
