정보화시대를 맞이하여 대다수의 사람이 어디서나 통신이 가능한 사회를 원함에 따라 전파가 닿지 않는 지하공간 또는 건축물의 내부 등에도 지상과 같은 전파환경을 만들기 위해 지하무선 시스템을 설치하도록 법(건축법8조1항, 전기통신설비의 기준20조, 소방법 시행열32조)에 의해 의무화 하기도 하며, 또한 건축물의 고급화를 위해서도 채택되어지고 있다.
1. 전기통신설비의기술기준에관한규칙20조(설치대상)
① 건축법 제8조제1항의 규정에 의하여
허가를 받아 건축하는 건축물에는 구내통신선로설비를 설치하여야 한다. 다만, 야외음악당 · 축사 · 차고 · 창고등 통신수요가 예상되지 아니하는
비주거용 건축물의 경우에는 그러하지 아니하다. <개정 93.11.13, 98.12.1>
② 제1항 본문의 규정에 의한 건축물중 다음 각호의 1에 해당하는
건축물에는 이동통신구내선로설비를 설치하여야
한다. <신설 93.11.13, 97.3.10>
2. 소방법에 의한 소방관의 소화활동을
원활하게 하기 위해 설치하는 소화활동설비로서 무선통신보조설비
(행정자치부공고제2001-91호)
전파법 제46조의 규정에 의한
형식검정을 받은 무선이동중계기를 설치한 경우에는 무선통신보조설비의 무선기기접속단자와 증폭기 설치를 면제함
3. 건축물의 정보통신설비 고급화가 필요한 경우 또는 이동통신용 전파환경이 불량한 경우 등
전파의 수신이 양호한 지상에 수신용
안테나를 설치하여 표준 방송을 위한 방송탑에서 송출하는 전파를 수신하여 건축물내에
설치된 중계기에서 증폭시켜 LCX / Radiax Cable 또는 공중선(안테나)을 이용하여
전파를 방사함으로써 전파의 도래가 어려운 지역의 이용자들이 양호한 전파를
수신할 수 있도록 한다.
전파의 수신이 양호한 지상에 수신용 안테나를 설치하고 기지국에서 송출하는 전파를 수신하여, 전파의 도래가 어려운 지하공간에 재 중계하여 지하의 무선 호룰기가 제 기능을 할 수 있도록 한다.
지하구간에 전용중계기를 설치하여 운용하는 방법으로 이동통신 기지국에서 송출하는 전파를 옥외에 설치된 안테나에서 수신하여 건축물에 설치된 중계기를 통하여 전파를 보상한 후에 옥외 안테나로 보내어 대향 기지국으로 송출하게 함으로써 카폰 또는 휴대폰과 일반 전화가입자 간의 통화가 원활하게 한다.
디지털 통신기술을 이용하여 단말의 이동성을 보장하면서 음성이나 데이터, 영상을 전송하는 개인중심의 보편적 무선통신서비스로서 이동통신중계설비와 같다.
4차선 이상의 도로변과 지하철역, 지하상가, 기차역, 버스터미널 등 발신 통화량이 많은 지역을 중심으로 기지국을 설치하여 가입자가 자신의 위치를 단말기에 등록하면 그 지역 기지국을 통해 호스트컴퓨터에 위치가 등록되어 통화가 가능하게 되며, 발신자 전용의 단말기를 사용한다.
여러개의 이동단말기 가입자가 다수의 주파수를 공유하여 제한된 주파수 자원의 효율성을 높이고 다양한 통화 서비스를 제공하기 위한 통신 시스템
|
서비스명 |
사용주파수 ㎒ |
서비스명 |
사용주파수 ㎒ |
|
|
FM Radio |
88 ~ 108 |
Cellular Rx 017 |
880 ~ 890 |
|
|
Pager |
012 |
161 ~ 169 |
Cellular Tx 017 |
845 ~ 845 |
|
015 |
320 ~ 329 |
|||
|
Cellular Rx 011 |
아날로그 |
870 ~ 880 |
PCS Rx |
1840 ~1870 |
|
CDMA |
890 ~ 895 |
|||
|
Cellular Tx 011 |
아날로그 |
825 ~ 835 |
PCS Tx |
1750 ~1780 |
|
CDMA |
845 ~ 850 |
|||
중계기를 선택하는 경우에는 용도에 따라 광대역증폭방식 또는 채널별 증폭방식을 결정하여야 한다. 광대역 증폭방식은 전 주파수대역을 증폭하기 때문에 신호와 잡음이 동시에 증폭되나 많은 주파수대역을 하나의 중계기로 가능하지만 채널별 증폭방식은 특정 채널에 속한 신호만 증폭시키기 때문에 S/N(신호대 잡음비)는 좋아지지만 채널이 많아 질수록 많은 중계기가 소요된다.

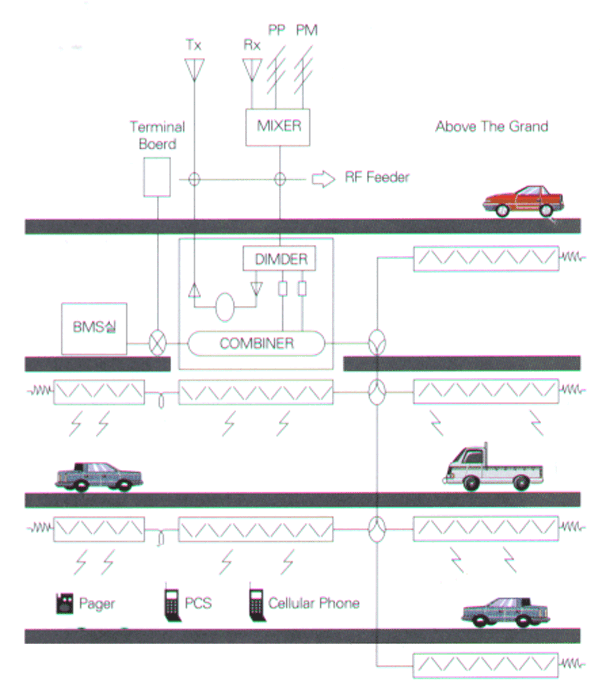

아래의 그림은 LG전선 카타로그에서 인용되었습니다.
1. 누설동축케이블
2. 방사형 동축케이블(Radiax Cable)
누설동축케이블(LCX)가 특정 주파수대에서만 동작하고 그외 사용하지 않는 주파수 대역에서는 동작하지 않도록 외부도체에 Slot을 내어 전파가 Hamonic을 이루어 내는 반면 방사형 동축케이블은 Feeder Cable의 외부 도체 부분에 일정간격의 홈을 내어 광대역 주파수 대역에서 동작하도록 만들어진 것으로 LCX는 특정 주파수에서 균일한 전파를 방사하고, 방사형 동축케이블은 주파수帶가 넓은 곳에서 사용된다.
[표] 전기적 특성(LG전선 제시)
|
MHz |
전송손실(dB/100m) |
결합손실(dB) |
비고 |
||||||||||||
|
90 |
150 |
350 |
450 |
850 |
1700 |
2600 |
90 |
150 |
350 |
450 |
850 |
1700 |
2600 |
||
|
RFCX-22D |
1.28 |
1.98 |
2.50 |
3.81 |
5.6 |
9.8 |
11.5 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
PCS, CDMA용 |
|
RFCX-12D |
2.3 |
3.0 |
4.5 |
5.4 |
8.0 |
18.4 |
- |
76 |
75 |
78 |
80 |
77 |
85 |
- |
|
[표] 물리적 특성(LG전선 제시)
|
Cable Type |
옥내형 도체 |
절연체 |
||
|
재질 |
직경 |
재질 |
직경 |
|
|
RFCX 22D |
Cu tube |
9.0 |
hifh Foam |
22 |
|
RFCX 12D |
Cu wire or CCA |
4.5 |
PE |
11.2 |
|
Cable Type |
옥외형 도체 |
절연체 |
||
|
재질 |
직경 |
재질 |
직경 |
|
|
RFCX 22D |
corrugated Cu Tape with slot |
24.9 |
PE |
28.0 |
|
RFCX 12D |
Cu Tape with slot |
12.0 |
PE |
15.6 |
기지국에서 사용되는 Feeder Cable은 주로 고주파 동축케이블이다. 고주파동축케이블(HFC : High Foamed Coaxial Cable)은 전송손실이 적을수록 좋으며, 전압정재파비(VSWR)가 낮을 것, 전송손실이 낮을 것, high power capability 일 것, excellent flexibility 할 것, water proof 일 것 등이다.
[표] 종류별 용도
|
종류 |
사용처 |
용도 |
|
HFC-22D |
급수전용 |
안테나에서 중계기까지 손실없이 신호를 전송하기 위해 쓰이는 고주파 동축케이블로 주로 기지국 및 고층건물에서 사용 |
|
HFC-12D |
급수전용 |
|
|
HFSC-12D |
급수전용 |
굴곡이 많은 부분이나 중계기까지 인입하는 선으로 사용 |
|
인입선용 |
||
|
HFC-10D |
CT-2용 |
짧은 거리에서 신호를 급수전하는데 사용 |
|
ECX-FR 10 D-2V |
소방용 |
난연성이 있어 소방용으로 사용되는 동축케이블로 각 장비간 연결에 사용 |
